Control Devices
ATX Industrial Mainboard Q170 Windows 710 Linux OS
Product Description
- Intel® 6세대/7세대/8세대/9세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 95W의 전력 소비를 지원합니다. 4개의 DDR4 U-DIMM 슬롯을 통해 2133/2400/2666MHz 메모리를 최대 64GB까지 확장할 수 있습니다. VGA 1개와 HDMI 2개를 통해 최대 3대의 디스플레이 출력을 지원하며, 2개의 LAN 포트와 11개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트와 M-Key M.2 2242/2280 슬롯 1개를 지원해 다양한 저장장치 구성이 가능합니다. 총 6개의 COM 포트를 제공하며, COM6는 RS-232/422/485를 지원하고 COM1~5는 RS-232를 지원합니다. 확장성을 위해 총 7개의 PCIe/PCI 확장 슬롯을 지원해 다양한 확장 카드와 주변기기를 구성할 수 있습니다.
제품 상세 정보
제품설명

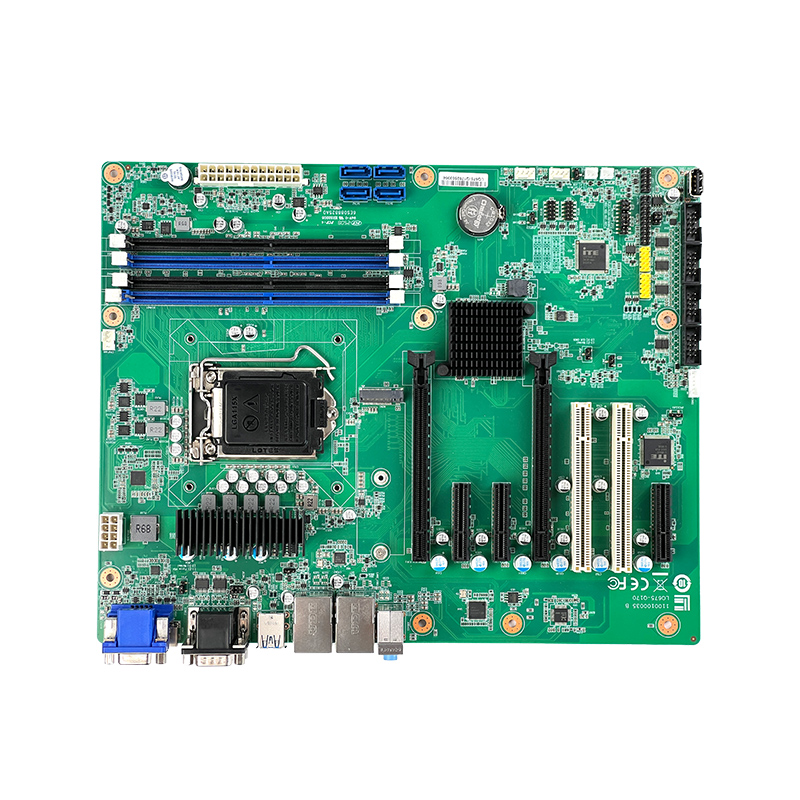

LQ675-Q170 ATX 산업용 메인보드는 Intel® 6세대/7세대/8세대/9세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, LGA1151 소켓과 최대 95W TDP를 지원합니다. Q170 칩셋을 기반으로 총 7개의 PCIe/PCI 확장 슬롯을 제공해 다양한 확장 구성이 가능합니다.
엣지 컴퓨팅, AI 영상 분석, 빅데이터 처리 등 고성능 연산이 필요한 다양한 산업 분야에 폭넓게 활용할 수 있습니다.
사양표
| LQ675-Q170 Specification | |
| System | |
| Processor | Intel® 6th/7th/8th/9th Core™ i3/i5/i7/i9 Pentium®/ Celeron® CPU, supporting up to 95W TDP |
| Chipset | Q170 |
| Memory | 4x DDR4 U-DIMM 2133/2400/2666 MHz, supporting up to 64GB |
| Graphics | Intel® Integrated Graphics |
| Storage | 4x SATA 3.0 (supports RAID 0/1/5/10), 1x M.2 M-Key 2242/2280 (Gen3, PCIe x1 signal) |
| Operating System | Windows 7/10, Linux OS |
| Watchdog Timer | Programmable 255-level timer interval, from 1 to 255 seconds/minutes |
| External Interface | |
| Network Port | 1x RJ45® I219-V Intel® (10/100/1000 Mbps) PHY 1x RJ45® I210AT Intel® (10/100/1000 Mbps) NIC |
| Display | 2x HDMI: Maximum resolution 4096x2160@ 30Hz 1x VGA: Maximum resolution 1920x1200@ 60Hz |
| Audio | Line in& Line out& Mic in |
| Serial Port | 2x RS232(COM1/2） |
| USB | 6x USB3.2 Gen1 |
| Internal Interface | |
| Expansion Interfaces | 2x PCIe x16 slots (Gen3, PCIe x8 signal) 3x PCIe x4 slots (Gen3, PCIe x4 signal), 2x PCI 1x M.2 M-Key 2242/2280 (Gen3, PCIe x1 signal) |
| USB | 4x USB 2.0 (2x 1-pin headers to 2 ports), 1x USB 2.0 (Type-A) |
| SATA | 4x SATA 3.0 (supports RAID 0, 1, 5, 10) |
| Serial Port | 3x RS232 (COM3~5), 1x RS232/422/485 (COM6, mode jumper selectable) |
| GPIO | 1x 16-bit programmable GPIO |
| TPM | Supports TPM 2.0 expansion (optional) |
| PS2 | Keyboard & Mouse |
| Front Panel Connectors | 1x Front Panel Power SW/1x Reset; 1x Power LED/1x HDD LED |
| Power Switch/Power LED | Power-SW and Power-LED (2x PH2.0 sockets) |
| Fan Header | 1x CPU Fan (4-pin, supports smart fan), 2x SYS Fans (4-pin, supports smart fan) |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95%@40°C, non-condensing Storage humidity: 95%@60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 244x305 mm |
| Certification | |
| Safety Certification | CE, FCC |
