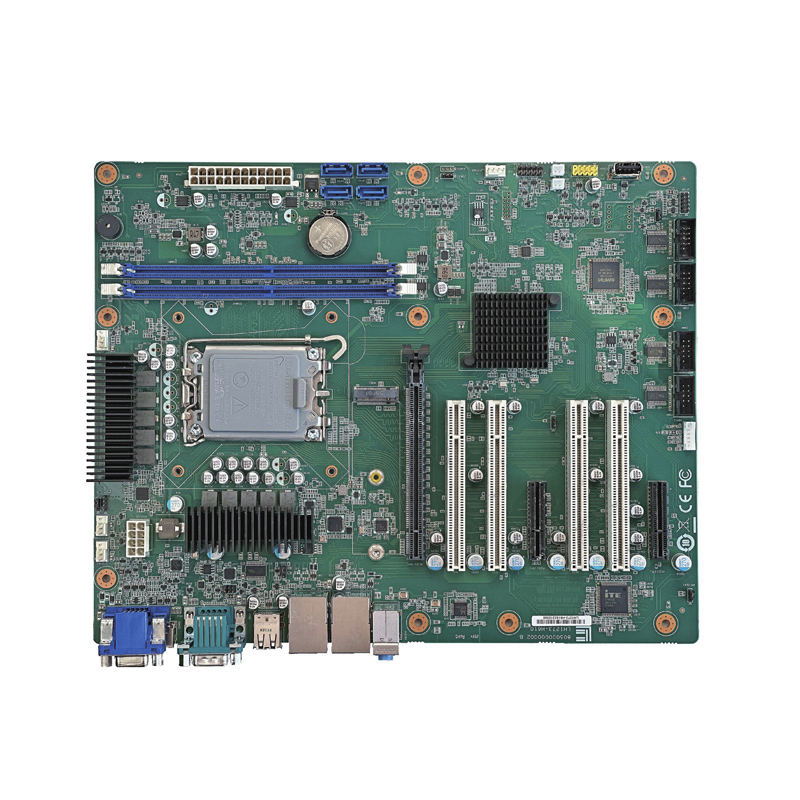

ATX Industrial Mainboard H610 Linux Windows 10
Product Description
- Intel® 12세대/13세대/14세대 Core™ i9/i7/i5/i3 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 125W TDP의 고성능 CPU를 탑재할 수 있습니다. 듀얼 채널 DDR4 메모리를 지원하며, 2400/2666/2933/3200MHz의 메모리를 최대 64GB까지 확장할 수 있습니다. VGA와 듀얼 HDMI를 통해 최대 3대의 디스플레이 출력을 지원하며, 2개의 LAN 포트와 9개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트와 M-Key M.2 2242/2280 슬롯을 지원해 다양한 스토리지 구성이 가능합니다. RS-232/422/485 포트 1개에는 5V/12V 전압 출력을 지원하며, RS-232 시리얼 포트 5개를 추가로 제공합니다. 확장성을 위해 PCIe x16(Gen4) 1개, PCIe x4(Gen3) 1개를 비롯해 PCIe x1 슬롯 4개와 PCIe x4 물리 슬롯 1개(x1 신호)를 지원합니다.
제품 상세 정보
제품설명
Intel® 12세대/13세대/14세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, LGA1700 소켓을 기반으로 최대 125W의 고성능 CPU를 지원합니다. H610 및 H610E 칩셋과 호환되어 다양한 산업용 시스템 환경에 적용할 수 있습니다.
사양표
| LH1273-H610 Specification | |
| System | |
| Processor | Intel 12th/13th/14th Gen Core i9/i7/i5/i3/Pentium®/Celeron® processors, supporting up to 125W TDP |
| Memory | 2x DDR4-2400/2666/2933/3200MHz, U-DIMM slots, supporting up to 64GB (Non-ECC) |
| Graphics | Intel® integrated graphics |
| Storage | 4xSATA3.0，M-Key M.2 2242/2280(PCleX1) |
| Operating System | Windows 10,Linux |
| Watchdog Timer | Programmable 255 levels timerinterval,from 1~255 sec/min |
| External Interface | |
| Network Port | 1x RJ45 i219-V Intel® (10/100/1000 Mbps)PHY, 1x RJ45 225V Intel® (10/100/1000/2500 Mbps) |
| Display | 2x HDMI 2.0: Maximum resolution 4096x2160@60Hz 1x VGA: Maximum resolution 1920x1200@60Hz |
| 1xLine-in,1xLine-out,1xMic-in | |
| Serial Port | 1xRS232/422/485(with auto flow control),1xRS232 |
| USB | 4xUSB3.2 GEN1,2xUSB2.0 |
| Internal Interface | |
| Expansion Interfaces | 1 PCIe x16 (4th Gen), 1 PCIe x4 (3rd Gen), 4 PCI slots, 1 PCIe x4 physical slot (x1 signal), M-Key M.2 2242/2280 (PCIe x1) |
| USB | 2x USB 2.0 ports, 1x USB 2.0 port (internal Type-A direct-plug) |
| SATA | 4xSATA3.0 |
| Serial Port | 4xRS232 pin header |
| GPIO | 1x8bit programmable GPlO |
| Power Switch/Power LED | 1xPS/2 |
| Fan Header | 1x CPU fan, 3x system fans |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95% @ 40°C, non-condensing Storage humidity: 95% @ 60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 304.8 x244 mm |
| Certification | |
| Safety Certification | CE, FCC |
