Control Devices

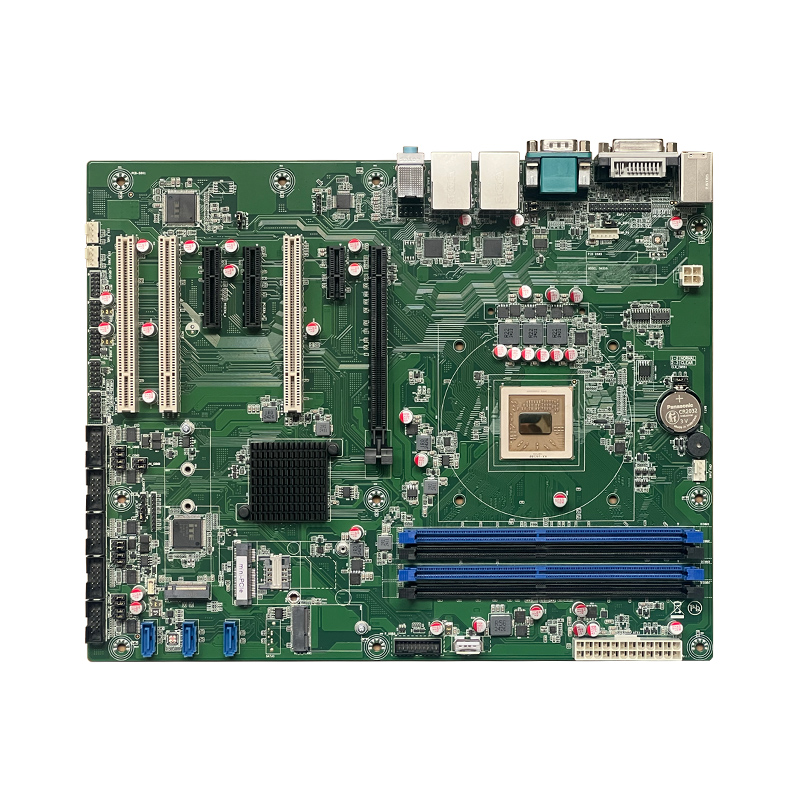

ATX Industrial Mainboard ZX-200 Windows 78.110 Linux OS
Product Description
- KX-U6580 2.5GHz 및 KX-U6780A 2.7GHz 프로세서를 지원하며, 8코어 구성과 70W TDP를 제공합니다. 4개의 DDR4 U-DIMM 슬롯을 통해 2666MHz 메모리를 최대 64GB까지 확장할 수 있습니다. VGA와 HDMI를 포함한 다양한 디스플레이 인터페이스를 지원하며, 2개의 기가비트 이더넷 포트를 제공합니다. 또한 3개의 SATA 3.0 포트와 2개의 M.2 슬롯을 지원해 다양한 스토리지 구성이 가능합니다. 최대 15개의 USB 포트와 6개의 COM 포트를 지원하며, 4개의 PCIe 슬롯, 1개의 Mini PCIe 슬롯, 3개의 PCI 슬롯을 제공해 다양한 확장 카드 및 주변기기를 연결할 수 있습니다.
제품 상세 정보
제품설명
LZ74-ZX200 시리즈는 Zhaoxin KX-6000 시리즈 프로세서를 탑재해 KX-U6580 2.5GHz 및 KX-U6780A 2.7GHz를 지원하며, 두 프로세서 모두 8코어와 70W TDP를 제공합니다. 전체 제품군은 4개의 PCIe 슬롯, 1개의 Mini PCIe 슬롯 및 3개의 PCI 슬롯을 지원하며, 최대 15개의 USB 포트와 6개의 COM 포트를 구성할 수 있습니다.
전력, 고속철도, 철도교통, 민간항공, 금융, 에너지 등 주요 정보 인프라 산업 분야에 폭넓게 적용할 수 있는 제품입니다.
사양표
| LZ74-ZX200 Specification | |
| System | |
| Processor | Zhaoxin KaiXian KX-6000 Series: KX-U6580, 2.5GHz / KX-U6780A, 2.7GHz, 8-core, TDP 70W |
| Chipset | ZX-200 |
| Memory | 4x DDR4 U-DIMM 2666MHz, supports up to 64GB |
| Storage | 3x SATA 3.0 7P Connector,1xM.2 M-Key Slot(SATA SSD,2230/2242/2280) |
| Operating System | Windows 7/8.1/10,Linux OS |
| External Interface | |
| Network Port | 2x Intel® GbE LAN Chip (10/100/1000 Mbps, RJ45) |
| Display | 1x VGA: 1920x1200@60Hz 1x DVI-D: Maximum resolution 2560x1440@60Hz 1x HDMI: Maximum resolution 4096x2160@60Hz (default) |
| Audio | 1x Line-Out+ MlC+ Line-In 3.5mm Jack |
| Serial Port | 1x RS232(COM1) |
| USB | 4x USB3.0,2x USB2.0 |
| Internal Interface | |
| Expansion Interfaces | 1x Mini PCIe Slot (PCIe + USB 2.0, supports Wi-Fi + 4G/3G, 1 standard SIM card slot) 1x M.2 E-Key Slot (PCIe + USB 2.0, default USB 2.0, supports Bluetooth, 2230) 1x PCIe x16 Slot (x8 signal) 2x PCIe x4 Slots (x2 signal) 1x PCIe x1 Slot 3x PCI Slots |
| Display Interface | 1xeDP: Maximum resolution 2560x1440@60Hz |
| Audio Interface | 1x Front Audio Header (MlC +Line Out) 1x SPDlF Header |
| USB | 2x USB3.0 (Front Dual USB3.0 Box Header) ,6x USB2.0 (Front Dual USB2.0 Header) , 1x USB2.0 (Type-A) |
| SATA | 3x SATA 3.0 7-pin connectors |
| Serial Port | 3xRS232(COM2/5/6)2xRS232/485(COM3/4) |
| GPIO | 1x 8bit programmable GPlO |
| PS/2 | Keyboard & Mouse |
| TPM | TPM 2.0 (Optional, not installed by default) |
| Front Interface | 1x Front Panel Header |
| Fan Header | 3x Smart FAN Wafer |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -20°C to 75°C |
| Power Supply | |
| Power Supply Input | Standard ATX power supply |
| Institution | |
| Dimensions | 305x244 mm |
| Certification | |
| Part Number | Product Information |
| LZ74-ZX200-01 | KX-U6580 (8-core)/2.5GHz/1x HDMI/1x VGA/1x DVI/2x LAN/6x COM/6x USB 3.0/9x USB 2.0/2x Audio/70W |
| LZ74-ZX200-02 | KX-U6780A (8-core)/2.7GHz/1x HDMI/1x VGA/1x DVI/2x LAN/6x COM/6x USB 3.0/9x USB 2.0/2x Audio/70W |
