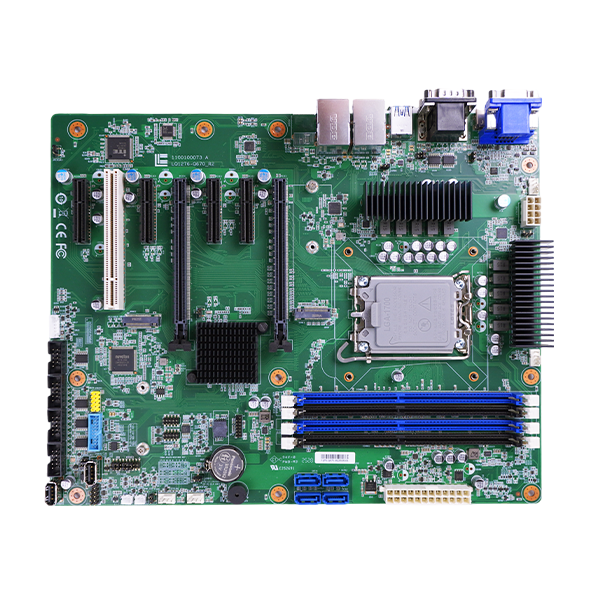

ATX Industrial Motherboard LQ1276-Q670H770 Series
Product Description
- Intel® 12세대, 13세대 및 14세대 Core i9, i7, i5, i3, Pentium®, Celeron® 프로세서를 지원하며 최대 125W TDP까지 지원합니다. 메모리는 옵션에 따라 DDR4 U-DIMM 슬롯 4개를 통해 최대 128GB 또는 DDR5 슬롯 4개를 통해 최대 192GB까지 구성할 수 있습니다. 디스플레이는 VGA, 듀얼 HDMI 및 트리플 디스플레이 출력을 지원하며, 2개의 LAN 포트와 12개의 USB 포트를 제공합니다. 저장장치는 SATA 3.0 포트 4개를 지원하고 RAID 0/1/5/10 구성이 가능하며, M-Key M.2 2242/2280 슬롯 2개를 제공합니다. 또한 RS232/422/485 1개와 RS-232 시리얼 포트 5개를 지원하여 다양한 산업용 장비와의 통신이 가능합니다. 확장 슬롯은 PCIe 슬롯 6개와 PCI 슬롯 1개를 제공하여 다양한 기능 카드 및 주변장치를 확장할 수 있습니다.
제품 상세 정보
제품설명
Intel® 12세대, 13세대 및 14세대 Core i3/i5/i7/i9, Pentium®, Celeron® 프로세서를 지원하며, LGA1700 소켓을 기반으로 최대 125W의 고성능 프로세서를 지원합니다. 또한 Q670, Q670E 및 H770 칩셋과 호환되어 높은 성능과 안정적인 시스템 구성이 가능합니다.
3C, 리튬이온 배터리, 태양광 등 다양한 산업 분야에서 폭넓게 활용할 수 있습니다.
사양표
| LQ1276-Q670H770 Series specification | ||
| System | ||
| Processor | Intel® 12th, 13th, and 14th Gen Core i9, i7, i5, i3, Pentium®, and Celeron® processors, with support for up to 125W TDP | |
| Chipset | Q670/Q670E/H770 | |
| Memory | LQ1276-Q670-D4: 4x DDR4 U-DIMM slots, up to 3200MHz, supports up to 128GB (Non-ECC) LQ1276-Q670-D5: 4x DDR5 U-DIMM slots, up to 4400MHz, supports up to 192GB (Non-ECC) LQ1276-H770-D4: 4x DDR4 U-DIMM slots, up to 3200MHz, supports up to 128GB (Non-ECC) | |
| Graphics | Intel Integrated Graphics | |
| Storage | 4x SATA 3.0 (RAID 0/1/5/10) 1x M-Key M.2 2242/2280 SSD (PCIe x1 Gen 4), 1x M-Key M.2 2242/2280 SSD (PCIe x4 Gen 4) | |
| Operating System | Windows 10, Linux | |
| Watchdog Timer | Programmable 255 levels timer interval, from 1~255 sec/min | |
| External Interfaces | ||
| Ethernet Port | 1x RJ45 I219-V Intel® (10/100/1000 Mbps) PHY 1x RJ45 I226-V Intel® (10/100/1000/2500 Mbps) | |
| Display | 2x HDMI 2.0: Maximum resolution 4096x2160 @ 60Hz 1x VGA: Maximum resolution 1920x1200@ 60Hz | |
| Serial Port | 2x RS232 (COM1, 5V/12V voltage output; COM2) | |
| USB | 6x USB 3.2 Gen 1 | |
| Internal Interface | ||
| Expansion Interfaces | 3*PCIe x16 slots (Gen 4, 2 x8 lanes; Gen 3, 1 x4 lane); 4*PCIe x4 slots (Gen 3, 3 x4 lanes and 1 x1 lane) 1x M-Key M.2 2242/2280 slot (PCIe x1 Gen 4); 1x M-Key M.2 2242/2280 slot (PCIe x4 Gen 4) | |
| USB | 2x USB 3.2 Gen 1 (pin header), 2x USB 2.0 (pin header), 2x USB 2.0 (internal Type-A plug-in) | |
| SATA | 4x SATA3.0 | |
| Serial Port | 3x RS232 pin headers (COM3–5), 1x RS232/422/485 pin header (COM6, mode selectable) | |
| GPIO | 1x 8-bit programmable GPIO | |
| Front Ports | 1x Front Panel Power Switch / 1x Reset; 1x Power LED / 1x HDD LED | |
| Power-SW/Power-LED | Power-SW and Power LED (2 PH2.0 connectors) | |
| PS/2 | 1x PS/2 | |
| Fan Ports | 1x CPU fan, 3x SYS fans | |
| Environment | ||
| Operating Temperature | -10°C ~ 60°C (SSD), 0.7 m/s airflow | |
| Storage Temperature | -40°C ~ 85°C | |
| Humidity | Operating humidity: 95% @40°C, non-condensing Storage humidity: 95% @60°C, non-condensing | |
| Power Supply | ||
| Power Input | ATX Power Supply | |
| Organization | ||
| Dimensions | 304.8x244 mm | |
| Certification | ||
| Safety Certification | CE, FCC | |
| Selection Checklist | ||
| 1 | LQ1276-Q670-D4 | |
| 2 | LQ1276-Q670-D5 | |
| 3 | LQ1276-H770-D4 | |
