Control Devices

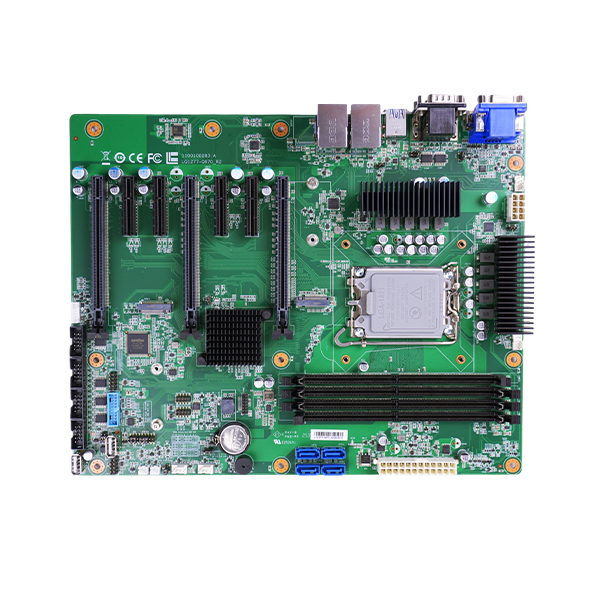

ATX Industrial Motherboard LQ1277-Q670 Series
Product Description
- Intel® 12세대, 13세대 및 14세대 Core™ i3, i5, i7, i9와 Pentium®, Celeron® 프로세서를 지원하며, 최대 125W의 전력 소비를 지원합니다. DDR4 U-DIMM 슬롯 4개를 통해 최대 128GB까지, DDR5 슬롯 4개를 통해 최대 192GB까지 메모리를 확장할 수 있습니다. VGA, 듀얼 HDMI를 통한 트리플 디스플레이 출력을 지원하며, 2개의 LAN 포트와 12개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트와 RAID 0/1/5/10을 지원하고, 2개의 M-Key M.2 2242/2280 슬롯을 통해 다양한 저장장치 구성이 가능합니다. 산업용 통신 환경을 위한 RS-232/422/485 포트 1개와 RS-232 시리얼 포트 5개를 제공하며, 총 7개의 PCIe 슬롯을 지원해 다양한 확장 카드와 주변 장치를 구성할 수 있습니다.
제품 상세 정보
제품설명
Intel® 12세대/13세대/14세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® CPU를 지원하며, LGA1700 소켓과 최대 125W의 고성능 CPU를 지원합니다. 또한 Q670 및 Q670E 칩셋을 지원하고 총 7개의 PCIe 슬롯을 제공해 다양한 확장 구성이 가능합니다.
3C 산업을 비롯해 리튬이온 배터리 및 태양광 산업 등 다양한 산업 분야에서 폭넓게 활용할 수 있습니다.
사양표
| LQ1277-Q670 Series specification | ||
| System | ||
| Processor | Intel® 12th, 13th, and 14th Gen Core i9/i7/i5/i3, Pentium®, and Celeron® processors, with power consumption support up to 125W | |
| Chipset | Q670/Q670E | |
| Memory | LQ1277-Q670-D4: 4x DDR4 U-DIMM slots, up to 3200MHz, supports up to 128GB (Non-ECC) LQ1277-Q670-D5: 4x DDR5 U-DIMM slots, up to 4400MHz, supports up to 192GB (Non-ECC) | |
| Graphics | Intel Integrated Graphics | |
| Storage | 4x SATA 3.0 (RAID 0/1/5/10) 1x M-Key M.2 2242/2280 SSD (PCIe x1 Gen 4), 1x M-Key M.2 2242/2280 SSD (PCIe x4 Gen 4) | |
| Operating System | Windows 10, Linux | |
| Watchdog Timer | Programmable 255 levels timer interval, from 1~255 sec/min | |
| External Interfaces | ||
| Ethernet Port | 1x RJ45 I219-V Intel® (10/100/1000 Mbps) PHY 1x RJ45 I226-V Intel® (10/100/1000/2500 Mbps) | |
| Display | 2x HDMI 2.0: Maximum resolution 4096x2160 @ 60Hz 1x VGA: Maximum resolution 1920x1200@ 60Hz | |
| Serial Port | 2x RS232 (COM1, 5V/12V voltage output; COM2) | |
| USB | 6x USB 3.2 Gen 1 | |
| Internal Interface | ||
| Expansion Interfaces | 3*PCIe x16 slots (Gen 4, 2 x8 lanes; Gen 3, 1 x4 lane); 4*PCIe x4 slots (Gen 3, 3 x4 lanes and 1 x1 lane) 1x M-Key M.2 2242/2280 slot (PCIe x1 Gen 4); 1x M-Key M.2 2242/2280 slot (PCIe x4 Gen 4) | |
| USB | 2x USB 3.2 Gen 1 (pin header), 2x USB 2.0 (pin header), 2x USB 2.0 (internal Type-A plug-in) | |
| SATA | 4x SATA3.0 | |
| Serial Port | 3x RS232 pin headers (COM3–5), 1x RS232/422/485 pin header (COM6, mode selectable) | |
| GPIO | 1x 8-bit programmable GPIO | |
| TPM | Supports TPM 2.0 expansion (optional) | |
| Front Ports | 1x Front Panel Power Switch / 1x Reset; 1x Power LED / 1x HDD LED | |
| Power-SW/Power-LED | Power-SW and Power LED (2 PH2.0 connectors) | |
| PS/2 | 1x PS/2 | |
| Fan Ports | 1x CPU fan, 3x SYS fans | |
| Environment | ||
| Operating Temperature | -10°C ~ 60°C (SSD), 0.7 m/s airflow | |
| Storage Temperature | -40°C ~ 85°C | |
| Humidity | Operating humidity: 95% @40°C, non-condensing Storage humidity: 95% @60°C, non-condensing | |
| Power Supply | ||
| Power Input | ATX Power Supply | |
| Organization | ||
| Dimensions | 304.8x244 mm | |
| Certification | ||
| Safety Certification | CE, FCC | |
| Selection Checklist | ||
| 1 | LQ1277-Q670-D4 | |
| 2 | LQ1277-Q670-D5 | |
