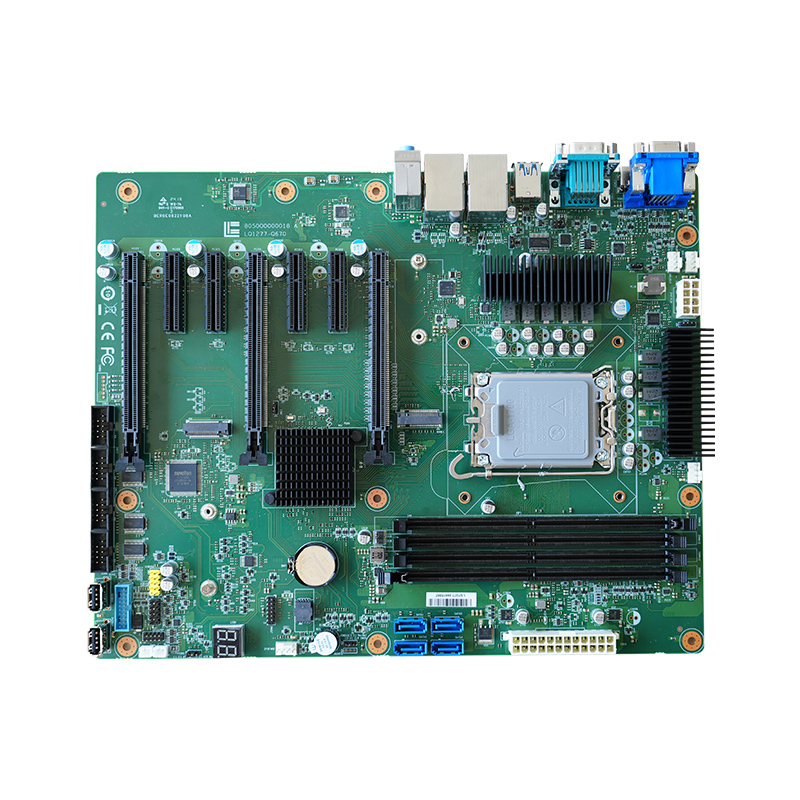

ATX industrial mainboard Q670 Windows 10 Linux
Product Description
- Intel® 12세대/13세대/14세대 Core™ i9/i7/i5/i3 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 125W TDP의 고성능 CPU를 탑재할 수 있습니다. 4개의 DDR5 U-DIMM 슬롯을 통해 3600/4000/4400MHz 메모리를 최대 128GB까지 확장할 수 있으며, Non-ECC 메모리를 지원합니다. VGA와 듀얼 HDMI를 통해 최대 3대의 디스플레이 출력을 지원하며, 2개의 LAN 포트와 12개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트와 RAID 0/1/5/10을 지원하고, 2개의 M-Key M.2 2242/2280 슬롯을 통해 다양한 스토리지 구성이 가능합니다. RS-232/422/485 포트 1개는 5V/12V 전압 출력을 지원하며, RS-232 시리얼 포트 5개를 추가로 제공합니다. 확장성을 위해 총 7개의 PCIe 슬롯을 지원해 다양한 확장 카드와 주변기기를 구성할 수 있습니다.
제품 상세 정보
제품설명
Intel® 12세대/13세대/14세대 Core™ i3/i5/i7/i9 및 Pentium, Celeron 프로세서를 지원하며, LGA1700 소켓을 기반으로 최대 125W의 고성능 CPU를 지원합니다. Q670/Q670E 칩셋을 지원하고 총 7개의 PCIe 슬롯을 제공해 다양한 확장 구성이 가능합니다.
3C 전자산업, 전자기기, 태양광 등 다양한 산업 분야에 폭넓게 활용할 수 있습니다.
사양표
| LQ1277-Q670 Specification | |
| System | |
| Processor | Intel® 12th/13th/14th Gen Core i9/i7/i5/i3/Pentium®/Celeron® processors, supporting up to 125W TDP |
| Memory | 4x DDR5-3600/4000/4400MHz, U-DIMM slots, supports up to 128GB (Non-ECC) |
| Graphics | Intel® integrated graphics |
| Storage | 4xSATA3.0(RAID 0/1/5/10),,1xM-Key M.22242/2280(PCleX1)Gen4,1xM-Key M.22242/2280(PCleX4)Gen4 |
| Operating System | Windows 10,Linux |
| Watchdog Timer | Programmable255 levels timer interval,from 1~255 sec/min |
| External Interface | |
| Network Port | 1xRJ45 I219-VIntel®(10/100/1000 Mbps)PHY, 1xRJ45 1225-Vintel®(10/100/1000/2500 Mbps) |
| Display | 2x HDMI 2.0: Maximum resolution 4096x2160@60Hz 1x VGA: Maximum resolution 1920x1200@60Hz |
| Audio | 1xLine-in,1xLine-out,1xMic-in |
| Serial Port | 1xRS232/422/485(with auto flow control),1xRS232 |
| USB | 4xUSB3.2 GEN1，2xUSB3.2 GEN1 |
| Internal Interface | |
| Expansion Interfaces | 2xPCleX16(Gen4,2x8 link),4xPCle(Gen3,x4 link),1x PCle X4(Gen3, x1 link) |
| USB | 2x USB 3.2 Gen 1 pin headers, 2x USB 2.0 pin headers, 2x USB 2.0 (internal Type-A direct-plug) |
| SATA | 4xSATA3.0 |
| Serial Port | 4xRS232 pin header |
| GPIO | 1x8bit programmable GPlO |
| PS2 | 1xPS/2 |
| Fan Header | 1x CPU fan, 3x system fans |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95%@40°C, non-condensing Storage humidity: 95%@60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 304.8x244 mm |
| Certification | |
| Safety Certification | CE, FCC |
