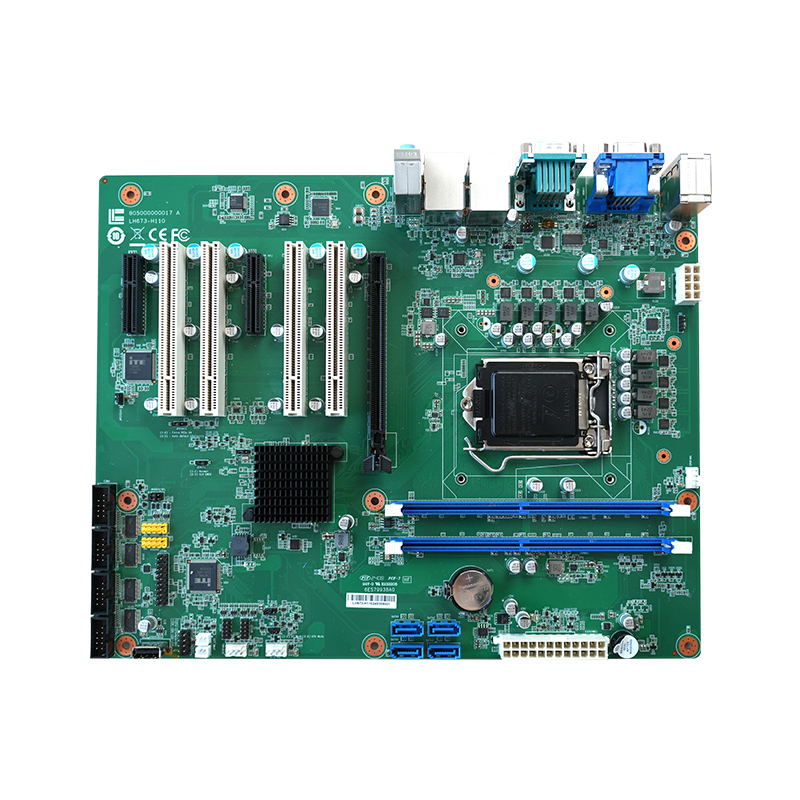

ATX Industrial Mainboard H110 Windows 710 Linux
Product Description
- Intel® 6세대/7세대/8세대/9세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 95W TDP의 CPU를 탑재할 수 있습니다. 듀얼 채널 DDR4 메모리를 지원하며, 2133/2400/2666MHz의 메모리를 최대 64GB까지 확장할 수 있습니다. VGA와 HDMI를 통한 듀얼 디스플레이 출력을 지원하며, 2개의 LAN 포트와 10개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트를 지원해 다양한 저장장치를 구성할 수 있습니다. RS-232/422/485 포트 1개와 RS-232 시리얼 포트 5개를 제공하며, 5V/12V 전압 출력도 지원합니다. 확장성을 위해 PCIe x16(Gen3) 슬롯 1개, PCIe x4(Gen2) 슬롯 2개(1개의 x4 신호 또는 2개의 x2 신호 구성), PCI 슬롯 4개를 지원합니다.
제품 상세 정보
제품설명
Intel® 6세대/7세대/8세대/9세대 Core™ i3/i5/i7/i9 및 Pentium, Celeron® 프로세서를 지원하며, LGA1151 소켓을 기반으로 최대 95W의 고성능 CPU를 지원합니다. H110 칩셋을 적용했으며, 2개의 DDR4 메모리 슬롯과 2개의 이더넷 포트, 2개의 디스플레이 출력 포트를 제공합니다.
또한 3개의 PCIe 슬롯과 4개의 PCI 확장 슬롯을 지원하며, 최대 10개의 USB 포트를 제공해 다양한 주변기기와 확장 장치를 연결할 수 있습니다. 3C 산업, 리튬 배터리, 스마트 팩토리 등 다양한 산업 분야에 폭넓게 활용할 수 있습니다.
사양표
| LH673-H110 Specification | |
| System | |
| Processor | Intel® 6th/7th/8th/9th Generation Core™ i3/i5/i7/i9, Pentium®, Celeron® CPUs, supporting up to 95W TDP |
| Chipset | H110 |
| Memory | 2x DDR4 2133/2400/2666 MHz, supports up to 64GB |
| Graphics | Intel® Integrated Graphics |
| Storage | 4x SATA 3.0 |
| Operating System | Windows 7/10, Linux |
| Watchdog Timer | Programmable 255-level timer interval, from 1 to 255 seconds/minutes |
| External Interface | |
| Network Port | 1xRJ45 I219-VIntel®(10/100/1000 Mbps)PHY, 1xRJ45 1210AT Intel® (10/100/1000 Mbps) |
| Display | 1x HDMI 1.4: Maximum resolution 3840x2160@30Hz 1x VGA: Maximum resolution 1920x1200@60Hz |
| Audio | 1xLine-in,1xLine-out,1xMic-in |
| Serial Port | 1xRS232/422/485(with auto flow control),1xRS232 |
| PS/2 | Keyboard/Mouse |
| USB | 4xUSB3.0,2xUSB2.0 |
| Internal Interface | |
| Expansion Interfaces | 1x PCIe x16 (Gen3), 2x PCIe x4 (Gen2, 1 x4 signal or 2 x2 signals), 4x PCI |
| USB | 3x USB 2.0, 1x USB 2.0 (internal Type-A direct-plug) |
| SATA | 4xSATA3.0 |
| Serial Port | 4xRS232 pin header |
| GPIO | 1x8bit programmable GPlO |
| TPM | TPM1.2 pin header |
| Fan Header | 1x CPU fan, 2x system fans |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95%@40°C, non-condensing Storage humidity: 95%@60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 304.8x244 mm |
| Certification | |
| Safety Certification | CE, FCC |
