Control Devices

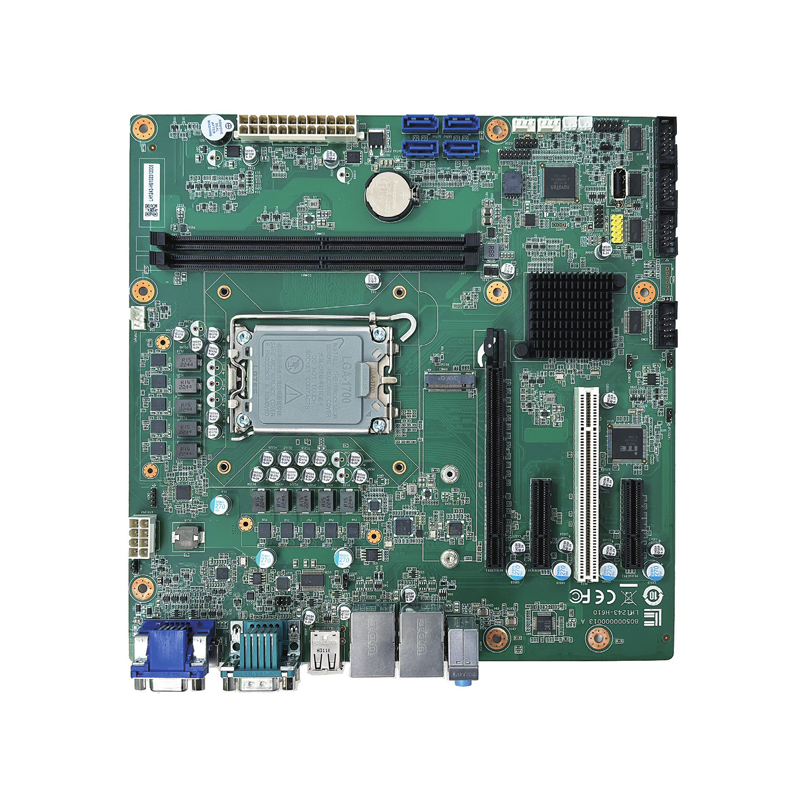

Micro-ATX Industrial Mainboard H610 Windows 10 Linux
Product Description
- Intel® 12세대/13세대/14세대 Core™ i9/i7/i5/i3 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 125W TDP의 고성능 CPU를 탑재할 수 있습니다. 듀얼 채널 DDR5 메모리를 지원하며, 4800/5200/5600MHz의 메모리를 최대 64GB까지 확장할 수 있습니다. VGA와 듀얼 HDMI를 통해 최대 3대의 디스플레이 출력을 지원하며, 2개의 LAN 포트와 9개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트와 M-Key M.2 2242/2280 슬롯을 지원해 다양한 스토리지 구성이 가능합니다. RS-232/422/485 포트 1개와 RS-232 시리얼 포트 5개를 제공하며, 5V/12V 전압 출력도 지원합니다. 확장성을 위해 PCIe x16(Gen4) 1개와 PCIe x4(Gen3) 1개, PCI 슬롯 1개 및 PCIe x4 물리 슬롯 1개(x1 신호)를 지원합니다.
제품 상세 정보
제품설명

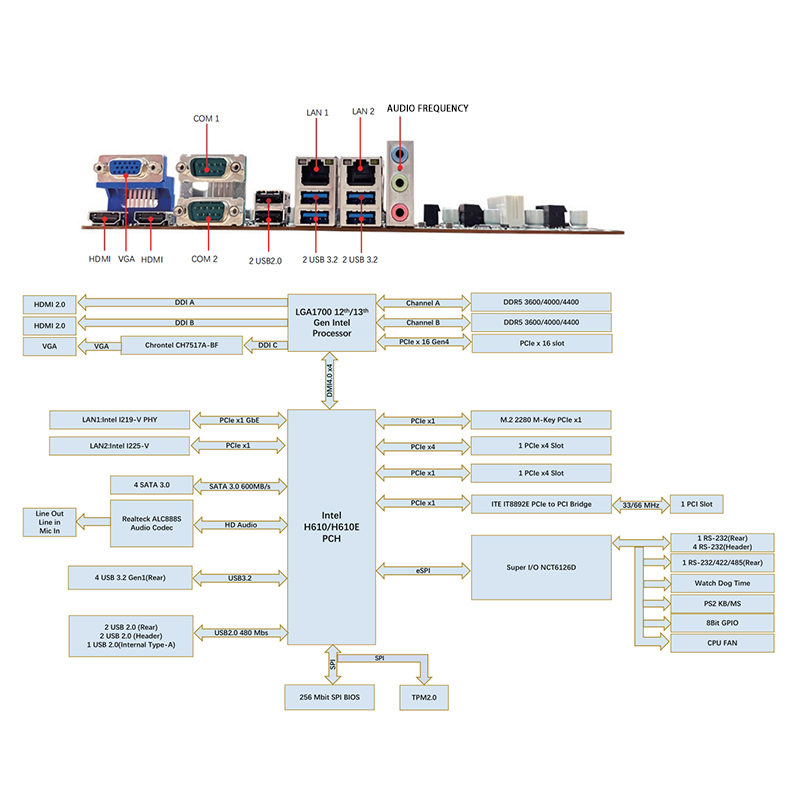

Intel® 12세대/13세대/14세대 Core™ i3/i5/i7/i9 및 Pentium, Celeron 프로세서를 지원하며, LGA1700 소켓을 기반으로 최대 125W의 고성능 CPU를 탑재할 수 있습니다. H610/H610E 칩셋을 적용했으며, 2개의 DDR5 메모리 슬롯과 2개의 이더넷 포트, 3개의 디스플레이 출력 포트를 제공합니다.
또한 3개의 PCIe 슬롯과 1개의 PCI 확장 슬롯을 지원하며, 최대 9개의 USB 포트를 제공해 다양한 주변기기와 확장 장치를 연결할 수 있습니다. 3C 전자산업, 리튬 배터리 제조, 스마트 팩토리 등 다양한 산업 분야에 폭넓게 활용할 수 있습니다.
사양표
| LH1243-H610 Specification | |
| System | |
| Processor | Intel® 12th/13th/14th Gen Core i9/i7/i5/i3/Pentium®/Celeron® processors, supporting up to 125W TDP |
| Memory | 2x DDR5-4800/5200/5600MHz, U-DIMM slots, supporting up to 64GB (Non-ECC) |
| Graphics | Intel® integrated graphics |
| Storage | 4x SATA 3.0, M-Key M.2 2242/2280 (PCIe x1) |
| Operating System | Windows 10, Linux |
| Watchdog Timer | Programmable 255-level timer interval, from 1 to 255 seconds/minutes |
| External Interface | |
| Network Port | 1x RJ45 1219-VIntel® (10/100/1000 Mbps)PHY, 1x RJ45 1225-Vintel® (10/100/1000/2500 Mbps) |
| Display | 2x HDMI 2.0: Maximum resolution 4096x2160@60Hz. 1x VGA: Maximum resolution 1920x1200@60Hz. |
| 1xLine-in,1xLine-out,1xMic-in | |
| Serial Port | 1xRS232/422/485(with auto flow control),1x RS232 |
| USB | 4xUSB3.2 GEN1,2xUSB2.0 |
| Internal Interface | |
| Expansion Interfaces | 1x PCIe x16 (Gen3), 1x PCIe x4 physical slot (x1 signal), 1x PCIe x1, 1x PCIe x4 (x4 signal), M-Key M.2 2242/2280 (PCIe x1) |
| USB | 2x USB 2.0, 1x USB 2.0 (internal Type-A direct-plug) |
| SATA | 4x SATA3.0 |
| Serial Port | 4x RS232 pin header |
| GPIO | 1x 8bit programmable GPlO |
| TPM | TPM2.0 SPl pin header |
| Power Switch/Power LED | 1xPS/2 |
| Fan Header | 1x CPU fan, 2x system fans |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95%@40°C, non-condensing Storage humidity: 95%@60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 244x244 mm |
| Certification | |
| Safety Certification | CE, FCC |
