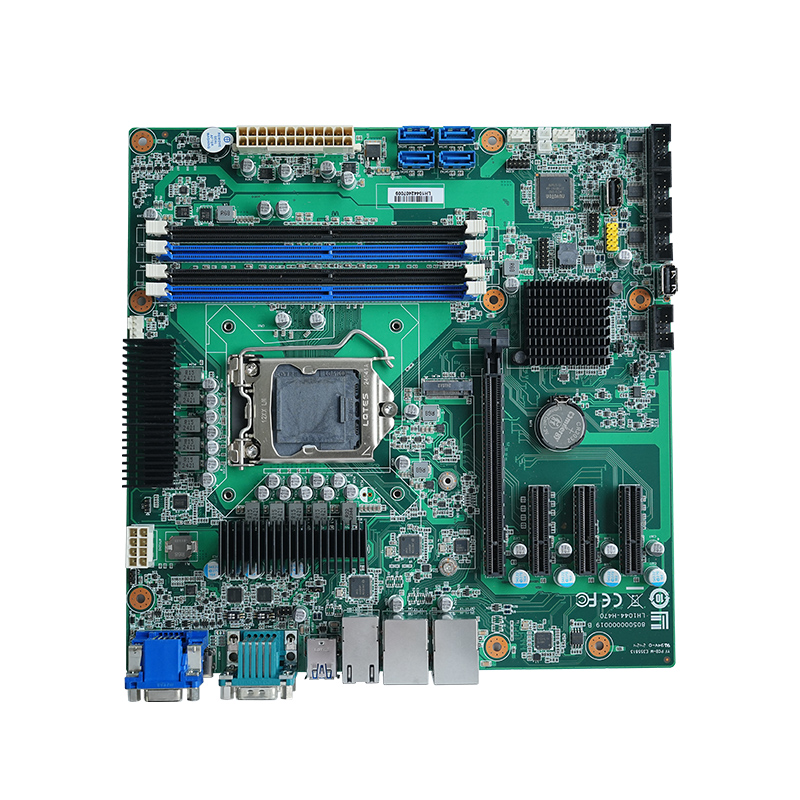

Micro-ATX Industrial mainboard H470 Windows 10 Linux
Product Description
- Intel® 10세대/11세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 125W TDP의 고성능 CPU를 탑재할 수 있습니다. 4개의 DDR4 U-DIMM 슬롯을 통해 2400/2666/2933MHz 메모리를 최대 128GB까지 확장할 수 있습니다. VGA와 듀얼 HDMI를 통해 최대 3대의 디스플레이 출력을 지원하며, 4개의 LAN 포트와 10개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트와 PCIe x2 인터페이스를 지원하는 M-Key M.2 2242/2280 슬롯 1개를 통해 다양한 스토리지 구성이 가능합니다. RS-232/422/485 포트 2개와 RS-232 시리얼 포트 4개를 제공하며, PCIe Gen3 슬롯 4개를 지원해 다양한 확장 카드와 주변기기를 연결할 수 있습니다.
제품 상세 정보
제품설명
Intel® 10세대/11세대 Core™ i3/i5/i7/i9 및 Pentium, Celeron 프로세서를 지원하며, LGA1200 소켓과 최대 125W TDP를 지원합니다. H470 칩셋을 적용하고 4개의 PCIe 슬롯을 제공해 다양한 확장 구성이 가능합니다.
의료, 신에너지, 자동화 제어 등 다양한 산업 분야에 폭넓게 활용할 수 있습니다.
사양표

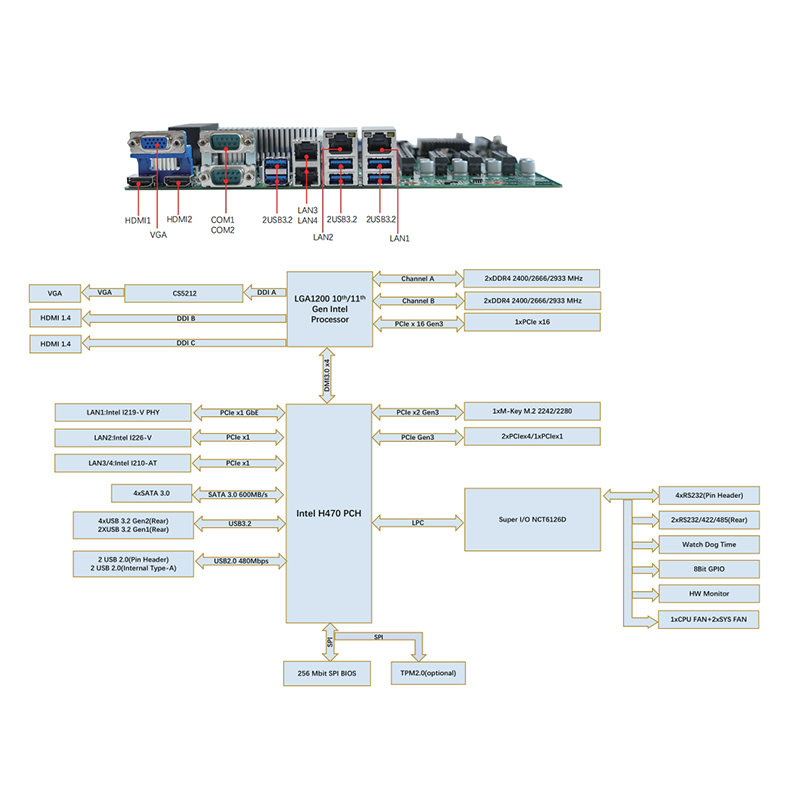

| LH1044-H470 Specification | |
| System | |
| Processor | Intel® 10th/11th Gen Core™ i3/i5/i7/i9, Pentium®/Celeron® processors, supporting up to 125W TDP |
| Chipset | H470 chipset |
| Memory | 4x DDR4 U-DIMM slots supporting 2400/2666/2933MHz, maximum capacity 128GB |
| Graphics | Intel® Integrated Graphics |
| Storage | 4x SATA3.0(RAID 0/1/5/10),1xM-Key M.2 2242/2280 Slot(PCle x2) |
| Operating System | Windows 10, Linux |
| Watchdog Timer | Programmable 255-level timer interval, from 1 to 255 seconds/minutes |
| External Interface | |
| Network Port | 1x RJ45® 1219-V Intel® (10/100/1000 Mbps) PHY, 1x RJ45® 1226-V Intel® (10/100/1000/2500 Mbps) 2x RJ45® 210AT Intel® (10/100/1000 Mbps)" |
| Display | 2x HDMI 1.4: Maximum resolution 4096x2160@60Hz 1x VGA: Maximum resolution 1920x1200@60Hz |
| Serial Port | 2xRS232/422/485 (with auto flow control), COM1 supports 5V/12V voltage output, default power-off state. |
| USB | 6xUSB3.2(4xUSB3.2 Gen2/2xUSB3.2 Gen1) |
| Internal Interface | |
| Expansion Interfaces | 1x PCIe x16 (Gen3 x16 signal), 2x PCIe x4 (Gen3 x4 signal), 1x PCIe x4 (Gen3 x1 signal) |
| USB | 2x USB 2.0 (1-pin header to 2 ports), 2x USB 2.0 (Type-A) |
| SATA | 4x SATA 3.0 |
| Serial Port | 4x RS232 (pin header) |
| GPIO | 1x 8-bit programmable GPIO |
| TPM | Supports TPM 2.0 expansion (optional) |
| Front Panel Connectors | 1x Front panel power switch/reset/power indicator/drive activity indicator |
| Power Switch/Power LED | Power switch and power indicator (2x PH2.0 connectors) |
| Fan Header | 1x CPU fan (4-pin, supports intelligent fan control), 2x system fans (4-pin, supports intelligent fan control) |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95%@40°C, non-condensing Storage humidity: 95%@60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 244x244 mm |
| Certification | |
| Safety Certification | CE, FCC |
