Control Devices

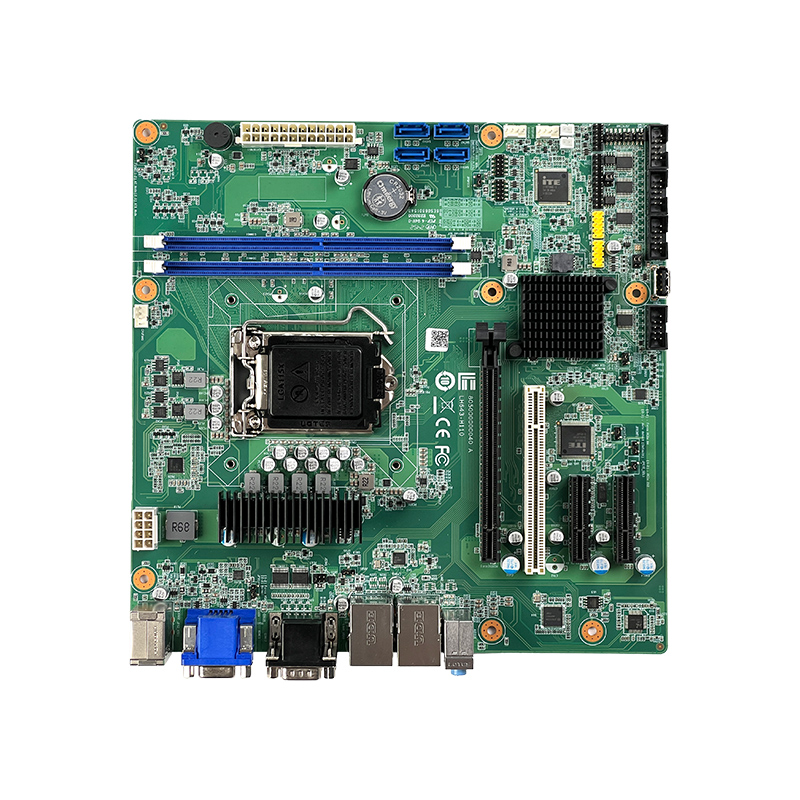

Micro-ATX Industrial mainboard H110 Windows 710 Linux
Product Description
- Intel® 6세대/7세대/8세대/9세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 95W TDP의 CPU를 탑재할 수 있습니다. 듀얼 채널 DDR4 메모리를 지원하며, 2133/2400/2666MHz의 메모리를 최대 64GB까지 확장할 수 있습니다. VGA와 HDMI를 통한 듀얼 디스플레이 출력을 지원하며, 2개의 기가비트 이더넷 포트와 10개의 USB 포트를 제공합니다. 또한 4개의 SATA 3.0 포트를 지원해 다양한 저장장치를 구성할 수 있습니다. 총 6개의 COM 포트를 제공하며, COM6는 RS-232/422/485를 지원하고 COM1~5는 RS-232를 지원합니다. 확장성을 위해 PCIe x16(Gen3) 슬롯 1개, PCIe x4(Gen2) 슬롯 2개(1개의 x4 신호 또는 2개의 x2 신호 구성), PCI 슬롯 1개를 지원합니다.
제품 상세 정보
제품설명
Intel® 6세대/7세대/8세대/9세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, LGA1151 소켓을 기반으로 최대 95W의 고성능 CPU를 지원합니다. H110 칩셋을 적용했으며, 2개의 DDR4 메모리 슬롯과 2개의 이더넷 포트, 2개의 디스플레이 출력 포트를 제공합니다.
또한 3개의 PCIe 슬롯과 1개의 PCI 확장 슬롯을 지원하며, 최대 10개의 USB 포트를 제공해 다양한 주변기기와 확장 장치를 연결할 수 있습니다. 3C 전자산업, 리튬 배터리, 스마트 팩토리 등 다양한 산업 분야에 폭넓게 활용할 수 있습니다.

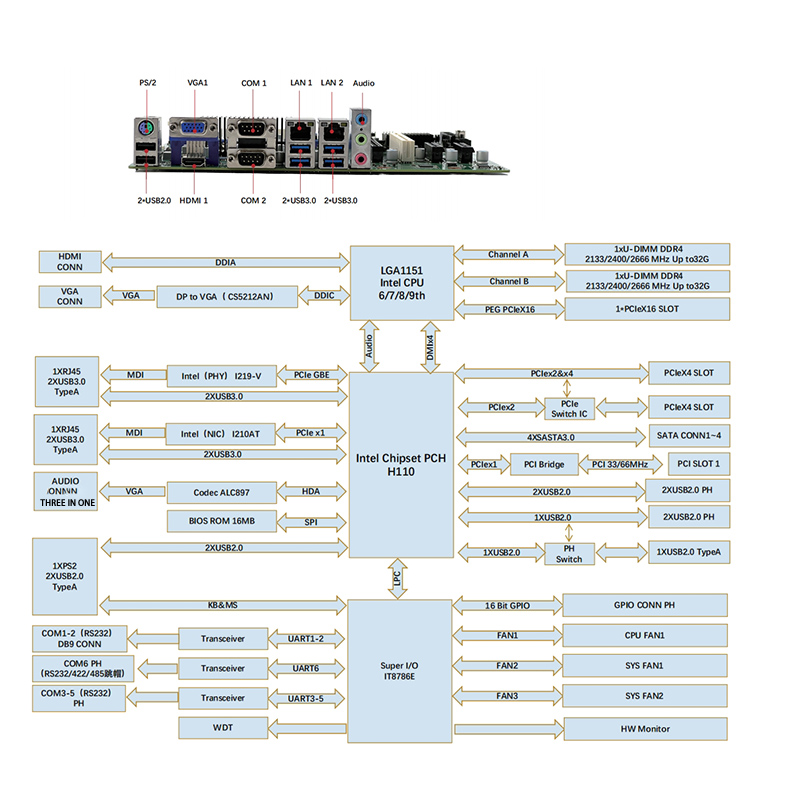

사양표
| LH643-H110 Specification | |
| System | |
| Processor | Intel® 6th/7th/8th/9th Generation Core™ i3/i5/i7/i9 Pentium®/ Celeron® CPU, supporting up to 95W TDP |
| Chipset | H110 |
| Memory | 2x DDR4 2133/2400/2666 MHz, supporting up to 64GB |
| Graphics | Intel® Integrated Graphics |
| Storage | 4x SATA 3.0 |
| Operating System | Windows 7/10, Linux |
| Watchdog Timer | Programmable 255-level timer interval, from 1 to 255 seconds/minutes |
| External Interface | |
| Network Port | 1x RJ45® I219-V Intel® (10/100/1000 Mbps) PHY 1x RJ45® I210AT Intel® (10/100/1000 Mbps) |
| Display | 1x HDMI: Maximum resolution 4096x2160@ 30Hz 1x VGA: Maximum resolution 1920x1200@ 60Hz |
| Audio | 1x Line-in& 1x Line-out& 1x Mic-in |
| Serial Port | 2x RS232(COM1/2） |
| PS/2 | Keyboard/Mouse |
| USB | 4x USB3.0，2 x USB2.0 |
| Internal Interface | |
| Expansion Interfaces | 1x PCIe x16 (Gen3), 2x PCIe x4 (Gen2, 1 x4 signal or 2 x2 signals), 1x PCI |
| USB | 4x USB 2.0 ports (including 1x internal Type-A direct-plug shared USB 2.0 signal) |
| SATA | 4x SATA3.0 |
| Serial Port | 3x RS232 (COM3~5), 1x RS232/422/485 (COM6, mode jumper selectable) |
| GPIO | 1x 16-bit programmable GPIO |
| TPM | TPM2.0 SPI pin header |
| Front Panel Connectors | 1x Front Panel Power Switch/Reset; Power LED/1x HDD LED |
| Power Switch/Power LED | Power-SW and Power-LED (2x PH2.0 sockets) |
| Fan Header | 1x CPU fan, 2x SYS fans |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95%@40°C, non-condensing Storage humidity: 95%@60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 244x244 mm |
| Certification | |
| Safety Certification | CE, FCC |
