Control Devices

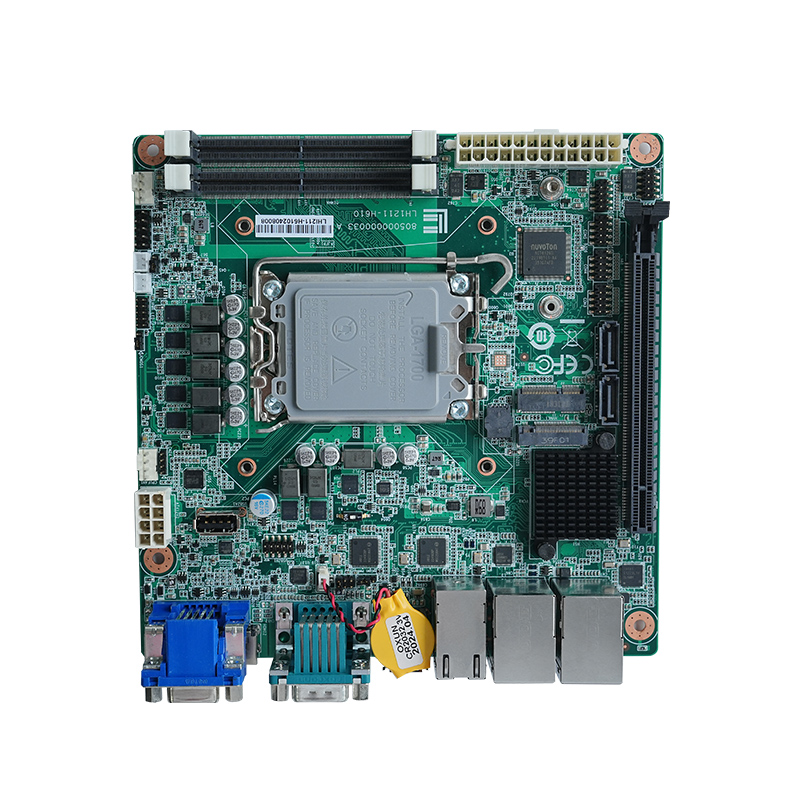

Mini-ITX Industrial mainboard H610H610E Windows 10 Linux
Product Description
- Intel® 12세대/13세대/14세대 Core™ i3/i5/i7/i9 및 Pentium®, Celeron® 프로세서를 지원하며, 최대 65W TDP의 CPU를 탑재할 수 있습니다. 2개의 DDR5 SO-DIMM 슬롯을 통해 4800/5200/5600MHz 메모리를 최대 64GB까지 확장할 수 있습니다. VGA 1개와 HDMI 2개를 통해 최대 3대의 디스플레이 출력을 지원하며, 4개의 LAN 포트와 9개의 USB 포트를 제공합니다. 또한 2개의 SATA 3.0 포트와 PCIe x4 인터페이스를 지원하는 M-Key M.2 2242/2280 슬롯 1개, PCIe x1 및 USB 2.0을 지원하는 E-Key M.2 2230 슬롯 1개를 제공합니다. RS-232/422/485 포트 1개와 RS-232 시리얼 포트 5개를 지원하며, PCIe x16(Gen4) 슬롯 1개를 제공해 다양한 확장 카드를 구성할 수 있습니다.
제품 상세 정보
제품설명
Intel® 12세대/13세대/14세대 Core™ i3/i5/i7/i9 및 Pentium, Celeron® 프로세서를 지원하며, LGA1700 소켓과 최대 65W TDP를 지원합니다. H610/H610E 칩셋을 적용해 안정적인 시스템 구성이 가능하며, 머신비전, 신에너지, 자동화 제어 등 다양한 산업 분야에 폭넓게 활용할 수 있습니다.
사양표

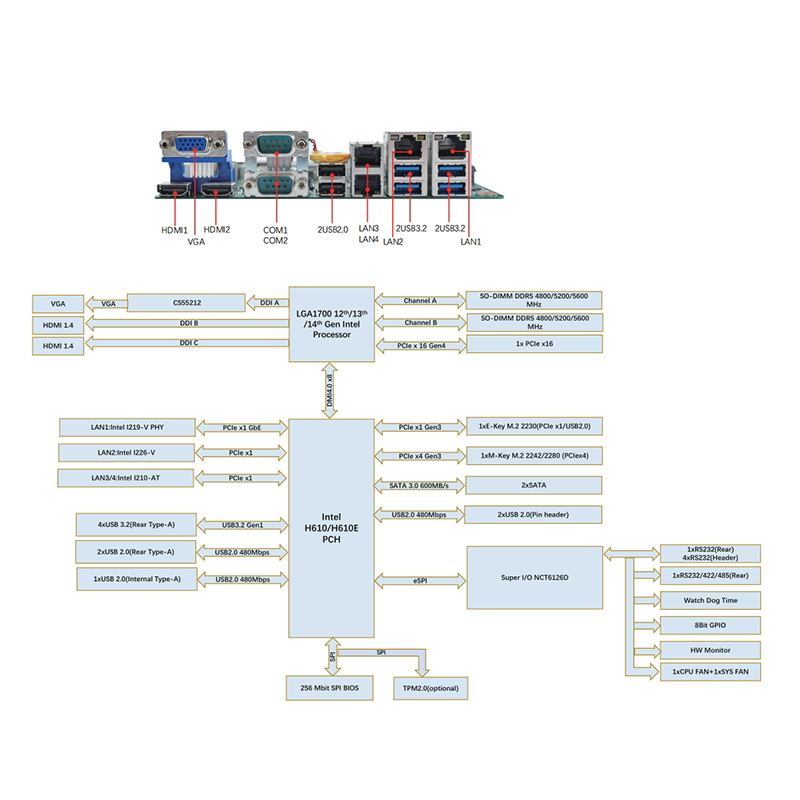

| LH1211-H610 Specification | |
| System | |
| Processor | Intel® 12th/13th/14th Gen Core i9/i7/i5/i3/Pentium®/Celeron® LGA1700 processors, supporting up to 65W TDP |
| Chipset | H610/H610E |
| Memory | 2x DDR5 SO-DIMM slots, 4800/5200/5600 MHz, supporting up to 64GB |
| Graphics | Intel® Integrated Graphics |
| Storage | 2x SATA 3.0, 1x M.2 2242/2280 (PClex4) |
| Operating System | Windows 10, Linux |
| Watchdog Timer | Programmable 255-level timer interval, from 1 to 255 seconds/minutes |
| External Interface | |
| Network Port | 1x R45® 1219-V Intel® (10/100/1000 Mbps)PHY, 1xRJ45® 1226-V Intel® (10/100/1000/2500 Mbps), 2x RJ45®1210-ATIntel®(10/100/1000 Mbps) |
| Display | 2x HDMI 1.4: Maximum resolution 4096x2160 @ 60Hz, 1x VGA: Maximum resolution 1920x1200 @ 60Hz |
| Serial Port | 1x RS232/422/485 (with auto flow control), supports 5V/12V voltage output, default power-off; 1x RS232 |
| USB | 4xUSB3.2 Gen1,2xUSB2.0 |
| Internal Interface | |
| Expansion Interfaces | 1x PCIe x16 Slot (Gen4, x16 signal) 1x E-Key M.2 2230 Slot (PCIe x1 / USB 2.0) |
| USB | 2x USB 2.0 (1-pin header to 2 ports), 1x USB 2.0 (internal Type-A direct plug-in) |
| SATA | 2xSATA3.0 |
| Serial Port | 4xRS232(Pin Header) |
| GPIO | 1x 8bit programmable GPlO |
| TPM | Supports optional TPM 2.0 expansion |
| Front Panel Connectors | 1x front panel power switch/Reset/Power LED indicator/HDD LED indicator |
| Power Switch/Power LED | Power Switch and Power LED (2 x PH2.0 sockets) |
| Fan Header | 1x CPU fan (4-pin, supports smart fan), 1x SYS fan (4-pin, supports smart fan) |
| Environment | |
| Operating Temperature | 0°C to 60°C |
| Storage Temperature | -40°C to 85°C |
| Relative Humidity | Operation humidity: 95%@40°C, non-condensing Storage humidity: 95%@60°C, non-condensing |
| Power Supply | |
| Power Supply Input | ATX Power Supply |
| Institution | |
| Dimensions | 170x170 mm |
| Certification | |
| Safety Certification | CE, FCC |
