Control Devices

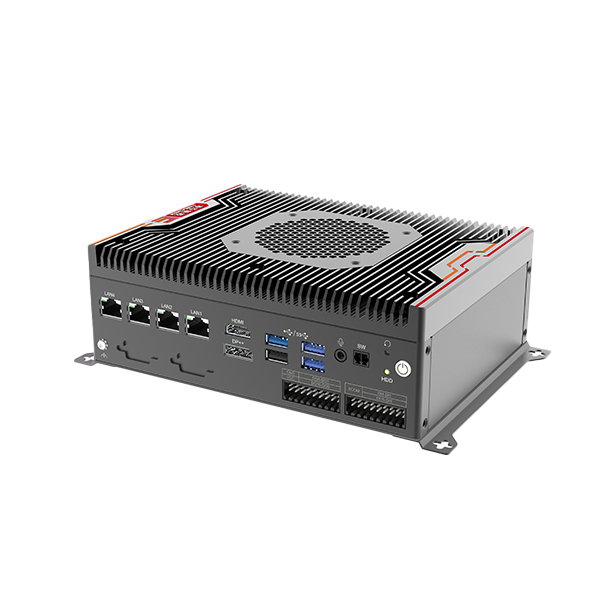

LBX-1230-D Series Embedded Industrial Computers
Product Description
- Intel® 12세대 및 13세대 Core i3/i5/i7 Alder Lake-P 프로세서를 지원하며, 4800/5200MHz의 DDR5 SO-DIMM 슬롯 2개를 통해 최대 96GB의 메모리를 지원합니다. DP++, HDMI 및 VGA 확장 인터페이스를 지원하여 최대 3개의 디스플레이를 동시에 구성할 수 있습니다. 또한 4개의 LAN 포트와 최대 8개의 COM 포트, 최대 7개의 USB 포트를 지원합니다. M.2 B-Key 3042/3052 슬롯 1개, M.2 E-Key 2230 슬롯 1개 및 M.2 M-Key 2242/2280 슬롯 1개를 제공하여 다양한 무선 통신 및 저장장치 확장이 가능합니다. 32-bit DIO를 지원하며, 16-bit DI와 16-bit DO로 구성됩니다. 절연 전압은 3750 Vrms이며, DO 채널당 최대 500mA의 전류를 지원합니다. 전원 입력은 12~24V 광범위 전압을 지원하며, Windows 10 및 Linux 운영체제를 지원하여 다양한 산업용 시스템에 적용할 수 있습니다.
제품 상세 정보
제품설명
Intel® 12세대 및 13세대 Core i3/i5/i7 Alder Lake-P 프로세서를 지원하며, DDR5 SO-DIMM 메모리와 최대 3개의 디스플레이 출력을 제공합니다. 또한 4개의 LAN 포트와 최대 8개의 COM 포트 및 다양한 확장 인터페이스를 지원하여 폭넓은 시스템 구성이 가능합니다.
전원 입력은 12~24V의 광범위한 입력 전압을 지원하여 다양한 산업 환경에서 안정적인 시스템 운영이 가능합니다. AGV, 로봇, 자동화, 철도교통 등 다양한 산업 분야에 적용할 수 있습니다.
사양표
| LBX-1230-D series specification | ||
| System | ||
| Processor | Intel® 12th/13th Gen Core i3/i5/i7 Alder Lake-P processors (i3-1215U/i5-1235U/i7-1255U/i3-1315U/i5-1335U/i7-1355U) | |
| Memory | 2x DDR5 SO-DIMM 4800/5200 MHz, up to 96 GB | |
| Graphics | Integrated GPU | |
| Storage | 1 x M-Key M.2 2242/2280 SSD（PCIex4,Gen4） | |
| Operating System | Windows 10, Linux | |
| Watchdog Timer | Programmable 255 levels timer interval, from 1~255 sec/min | |
| External Interfaces | ||
| Ethernet Port | 1 x Intel® I219V(10/100/1000 Mbps) PHY 3 x Intel® I226V 2.5GbE (10/100/1000/2500 Mbps) | |
| Display | 1x HDMI 2.0: Maximum resolution 4096x2304 @ 60Hz, 1x DP++: Maximum resolution 7680x4320 @ 60Hz VGA support, maximum resolution 1920x1200 @ 60Hz | |
| Audio | 1 x Audio (Line-out & Mic-in 2-in-1) | |
| Serial Port | 4XRS232/RS422/RS485(COM1-COM4) ,2XRS232(COM5-COM6) | |
| USB | 3 x USB 3.2 Gen 1 (Type-A), 1 x USB 2.0 (Type-A) | |
| Reset | 1 x Reset button | |
| DIO | 32-bit DIO (16-bit DI/16-bit DO, isolation voltage 3750 Vrms), maximum current of 500 mA per DO channel, supports external power supply reverse polarity protection and short-circuit protection. | |
| Power | Power input: 12–24 V DC, 2-pin Phoenix connector; supports reverse polarity and short-circuit protection. | |
| Internal Interface | ||
| Expansion Interfaces | 1 x B-Key M.2 3042/3052 Slot (USB 3.0/USB 2.0; USB 2.0 signal and 1 USB 2.0 signal on PH are multiplexed, with Nano SIM card support for 3G/4G/5G) 1 x E-Key M.2 2230 Slot (PCIe x1/USB 2.0) 1 x M-Key M.2 2242/2280 Slot (PCIe x4, Gen 4) 1 x Mini-PCIe slot (USB 2.0/PCIe x1; PCIe signal is multiplexed with the signal from the COM7/8 serial-to-PCIe conversion chip; defaults to the serial-to-PCIe conversion chip; a jumper cap allows selection between COM or Mini-PCIe support) | |
| USB | 1 x USB 2.0 (Type-A), 2 x USB 2.0 (pin headers, one of which is shared with the B-Key) | |
| Serial Port | 2 x RS422/RS485 pin headers (COM7/8, mode selector) | |
| GPIO | 1x 8Bit GPIO | |
| 1 x SATA3.0 | ||
| TPM | TPM 2.0 (optional) | |
| Fan | 1x CPUFAN connector | |
| Environment | ||
| Operating Temperature | -10°C ~ 60°C (SSD), 0.7 m/s airflow | |
| Storage Temperature | -40°C ~ 85°C | |
| Humidity | Operating humidity: 5%–95%, non-condensing Storage humidity: 5%–95%, non-condensing | |
| Vibration | SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation | |
| Mechanical Shock | Operation: 10G@11ms Non-operation: 30G@11ms | |
| Organization | ||

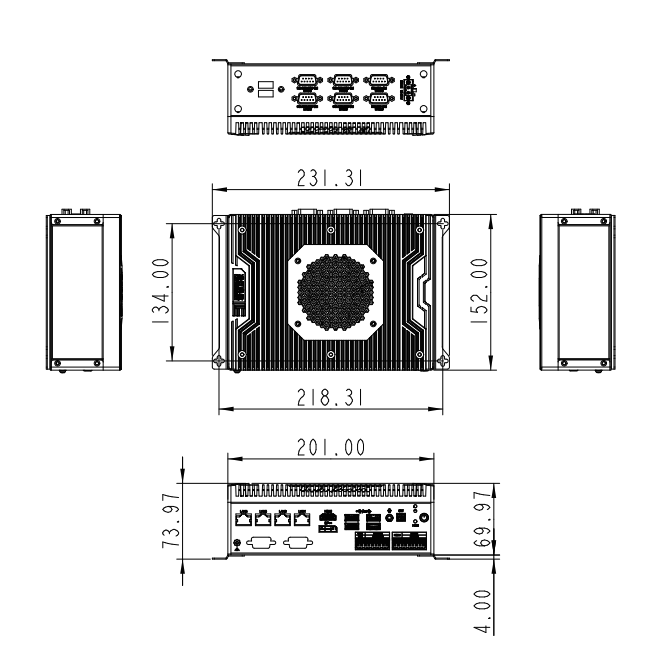

| Dimensions | 201*152*69.97 mm (excluding the base bracket) | |
| Certification | ||
| Safety Certification | CE | |
| Selection Checklist | ||
| CPU Fan | Model Name | Processor |
| With CPU Fan | LBX-1230F-D | i3-1215U/i5-1235U/i7-1255U/i3-1315U/i5-1335U/i7-1355U |
| Without CPU Fan | LBX-1230-D | i3-1215U/i5-1235U/i7-1255U/i3-1315U/i5-1335U/i7-1355U |
