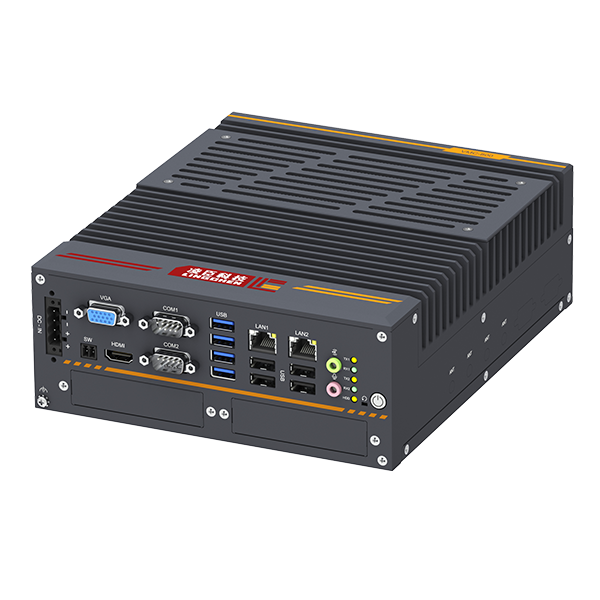

High Performance Compact Embedded BOX VMC-800HXK Series
Product Description
- Intel® 6세대, 7세대, 8세대 및 9세대 Celeron, Pentium, Core i3, i5, i7 LGA1151 시리즈 프로세서를 지원하며, 2133/2400/2666MHz의 DDR4 SO-DIMM 슬롯 2개를 통해 최대 64GB의 메모리를 지원합니다. 듀얼 HDMI 및 VGA 디스플레이를 지원하며, 내부 확장을 통해 DVI, DP, DP++, HDMI 등 다양한 디스플레이 인터페이스를 구성할 수 있습니다. 또한 2개의 LAN 포트와 6개의 COM 포트를 제공하며, M.2 M-Key 2242/2280 SSD 1개(SATA)와 2.5인치 SATA 3.0 HDD/SSD 2개를 지원합니다. 최대 9개의 USB 포트를 지원하여 다양한 주변기기와의 연결이 가능합니다. 전원 입력은 19~24V를 지원하며, 옵션으로 9~36V 광범위 입력 전압을 지원합니다. Windows 7/10 및 Linux 운영체제를 지원하여 다양한 산업용 시스템에 적용할 수 있습니다.
제품 상세 정보
제품설명
VMC-800HXK 시리즈는 Intel® 6세대, 7세대, 8세대 및 9세대 Celeron, Pentium, Core i3, i5, i7 LGA1151 시리즈 프로세서를 지원하는 고성능 컴팩트 임베디드 박스 PC입니다. 최대 65W TDP의 프로세서를 지원하며, 2133/2400/2666MHz의 DDR4 SO-DIMM 슬롯 2개를 통해 최대 64GB의 메모리를 지원합니다.
듀얼 HDMI 및 VGA 디스플레이를 지원하며, 내부 확장을 통해 DVI, DP, DP++, HDMI 등 다양한 디스플레이 인터페이스를 구성할 수 있습니다. 또한 2개의 LAN 포트와 6개의 COM 포트를 제공하며, M.2 M-Key 2242/2280 SSD 1개(SATA)와 2.5인치 SATA 3.0 HDD/SSD 2개를 지원합니다. 최대 9개의 USB 포트를 지원하여 다양한 주변기기와의 연결이 가능합니다.
전원 입력은 19~24V를 지원하며, 옵션으로 9~36V 광범위 입력 전압을 지원합니다. Windows 7/10 및 Linux 운영체제를 지원하여 다양한 산업용 시스템에 적용할 수 있으며, 3C, 리튬이온 배터리, 반도체 등 다양한 산업 분야에 적합합니다.
사양표
| VMC-800HXK product specifications | ||
| System | ||
| processor | Intel® 6th, 7th, 8th, and 9th Generation Celeron, Pentium, and Core i3, i5, and i7 LGA1151 Series Processors, TDP 65W | |
| Chipset | H110 | |
| Memory | 2x DDR4 SO-DIMM 2133/2400/2666Mhz，up to 64 GB | |
| graphical | CPU integrated graphics card | |
| storage | 1x M.2 M-Key 2242/2280 SSD(SATA)，2x2.5''SATA 3.0 HDD/SSD | |
| operating system | Windows 7/10, Linux | |
| Watchdog timer | Programmable 255 levels timer interval, from 1~255 sec/min | |
| External Interface | ||
| Network port | 1 x Intel® I219V(10/100/1000 Mbps) PHY 1 x Intel® I210AT(10/100/1000 Mbps) | |
| display | 1x HDMI: Maximum resolution 4096x2160@30Hz 1x VGA: Maximum resolution 1920x1200@60Hz Supports DVI/DP/DP++/HDMI | |
| audio frequency | 1x Line-out，1x Mic-in | |
| Serial port | 2x RS232/RS422/RS485（COM1/COM2）, expandable to 4 RS232 ports | |
| Indicator Light | 1x HDD LED 2x COM1 LED for Rx and Tx 2x COM2 LED for Rx and Tx 1x Switch Button | |
| USB | 4x USB3.0，4xUSB2.0 | |
| Reset Switch | 1x Reset Button | |
| Remote Switch | 1x Remote ON-OFF | |
| Power Connector | 1x DCIN 4-Pin WTB Phoenix Connector | |
| internal Interface | ||
| Expansion | 1x Mini-PCIe slot (USB 2.0/PCIe x1; PCIe x1 signal is BTB by default, but can be switched to Mini-PCIe via the BIOS) 1x M.2 M-Key 2242/2280 slot (SATA) | |
| USB | 1xUSB2.0(Type-A) | |
| Serial Port | 4x RS232（COM3-6, Pin header） | |
| GPIO | 1x 16Bit GPIO | |
| SATA | 2xSATA3.0 | |
| Fan Connector | 1x SYSFAN，1x CPUFAN | |
| TPM | TPM1.2 (optional) | |
| environment | ||
| Operating temperature | -10°C to 55°C, 0.7 m/s airflow (65W CPU with industrial SSD, paired with a CPU fan cooler) -10°C to 55°C, 0.7 m/s airflow (35W CPU with industrial SSD) 0°C to 30°C, 0.7 m/s airflow (HDD) | |
| Storage temperature | -40°C~85°C | |
| humidity | Operation humidity: 5%~95%, non condensing Storage humidity: 5%~95%, non condensing | |
| Random Vibration | SSD: 5~500Hz, 1Grms operation | |
| Sine Wave Vibration | 5~500Hz,2G Non-Operation | |
| Mechanical impact | Operation: 10G@11ms Non-operation: 30G@11ms | |
| Power Supply | ||
| Power Input | 1x DCIN 19–24 V power supply for the main unit (optional 9–36 V wide-range input) | |
| Selection Checklist | ||
| Model | Extension Interface | Machine Construction (excluding base bracket) |
| VMC-800H | - | 230*192*77 mm |
| VMC-800H1K | 1*PCIeX16 slot | 230*192*103 mm |
| VMC-800H2KA | 1*PCIeX16+1*PCI slot | 230*192*125 mm |
| VMC-800H2KB | 1*PCIe x16 + 1*PCIe x4 (x1 signal) slot | 230*192*125 mm |
| VMC-800H4K | 1*PCIe x16 + 1*PCIe x4 (x1 signal) + 1*PCIe x4 (N/A) + 1*PCI (N/A) slot | 230*192*166 mm |
