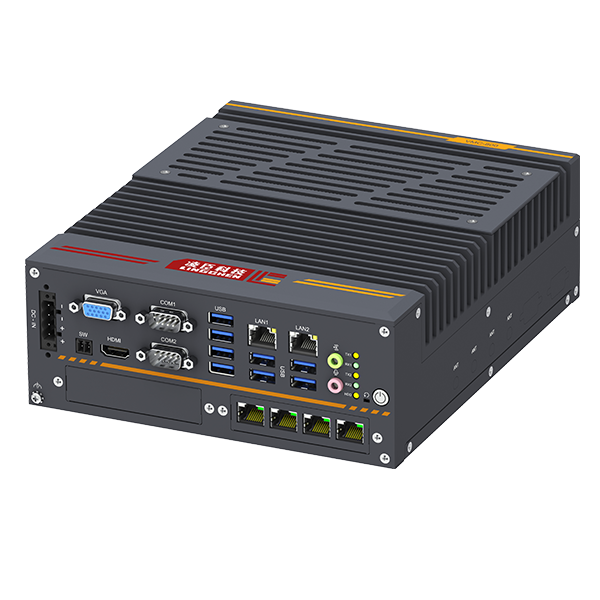

High-Performance Compact Embedded BOX VMC-800QXK4P Series
Product Description
- Intel® 6세대, 7세대, 8세대 및 9세대 Celeron, Pentium, Core i3, i5, i7 LGA1151 시리즈 프로세서를 지원하며, 2133/2400/2666MHz의 DDR4 SO-DIMM 슬롯 2개를 통해 최대 64GB 메모리를 지원합니다. 듀얼 HDMI 및 VGA 디스플레이를 지원하고, 내부 확장을 통해 DVI, DP, DP++, HDMI 등 다양한 디스플레이 인터페이스를 구성할 수 있습니다. 6개의 LAN 포트를 제공하며, 이 중 4개 포트는 PoE를 지원합니다. 또한 6개의 COM 포트를 지원하여 다양한 산업용 통신 장비와의 연결이 가능합니다. 저장장치는 M.2 M-Key 2242/2280 SSD 2개를 지원하며, 1개는 PCIe x1/SATA, 1개는 PCIe x1 인터페이스를 제공합니다. 또한 2.5인치 SATA 3.0 HDD/SSD 2개를 지원하고 RAID 0/1 구성이 가능합니다. 최대 10개의 USB 포트를 지원하며, 19~24V 입력 전압을 기본으로 지원합니다. 옵션으로 9~36V 광범위 입력 전압을 지원하여 다양한 산업 현장의 전원 환경에 대응할 수 있습니다. Windows 7/10 및 Linux 운영체제를 지원하여 다양한 산업용 시스템에 적용할 수 있습니다.
제품 상세 정보
제품설명
VMC-800QXKLD 시리즈 임베디드 박스는 Intel® 6세대, 7세대, 8세대 및 9세대 Celeron, Pentium, Core i LGA1151 시리즈 프로세서를 지원하며, 최대 65 W TDP의 프로세서를 적용할 수 있습니다. DDR4 SO-DIMM 메모리 슬롯 2개를 지원하고 HDMI와 VGA를 비롯한 다양한 디스플레이 인터페이스를 제공하여 폭넓은 시스템 구성이 가능합니다.
또한 LAN 포트 2개와 최대 6개의 COM 포트를 지원하며, 다양한 확장 인터페이스를 통해 산업용 장비와 주변기기를 유연하게 연결할 수 있습니다. 4개의 정전압 조명 제어 인터페이스를 내장하여 조명의 전원 ON/OFF, 밝기 조절 및 트리거 기능을 편리하게 제어할 수 있습니다.
전원 입력은 19~24 V를 지원하며, 옵션으로 9~36 V의 광범위 입력 전압을 선택할 수 있어 다양한 전원 환경에서도 안정적인 운용이 가능합니다. 이러한 다양한 기능과 확장성을 바탕으로 AGV, 로봇, 산업 자동화, 철도 교통 등 다양한 산업 분야에 적합한 임베디드 시스템입니다.
사양표
| VMC-800QXKLD product specifications | ||
| System | ||
| processor | Intel® 6th/7th/8th/9th Generation Celeron/Pentium/Core i3/i5/i7 LGA1151 Series Processors, TDP 65W | |
| Chipset | Q170 | |
| Memory | 2x DDR4 SO-DIMM 2133/2400/2666Mhz，up to 64 GB | |
| graphical | CPU integrated graphics card | |
| storage | 1x M.2 M-Key 2242/2280 SSD (PCIe x1/SATA), 2x 2.5-inch SATA 3.0 HDD/SSD (supports RAID 0/1) | |
| operating system | Windows 7/10, Linux | |
| Watchdog timer | Programmable 255 levels timer interval, from 1~255 sec/min | |
| External Interface | ||
| Network port | 1x Intel® I219V (10/100/1000 Mbps) PHY 1x Intel® I210AT (10/100/1000 Mbps) | |
| display | 1x HDMI: Maximum resolution 4096x2160@30Hz 1x VGA: Maximum resolution 1920x1200@60Hz Expandable DVI/DP/DP++/HDMI | |
| Light Source Control | 4-channel light source, 24V, max 120W, max current per channel 2.5A (shared with the COM6 signal; requires switching from COM6 to BTB in the BIOS) | |
| audio frequency | 1x Line-out，1x Mic-in | |
| Serial port | 2x RS232/RS422/RS485（COM1/COM2）, expandable to 4 RS232 ports | |
| Indicator Light | 1x HDD LED 2x COM1 LED for Rx and Tx 2x COM2 LED for Rx and Tx 1x Switch Button | |
| USB | 8x USB3.0 | |
| Reset Switch | 1x Reset Button | |
| Remote Switch | 1x Remote ON-OFF | |
| DIO | 16-bit DIO (isolation voltage 3750 Vrms), DO channel maximum current 500 mA | |
| 电源 | 1x DCIN 4-pin WTB Phoenix connector (DC 19–24 V, optional 9–36 V wide-range input) | |
| internal Interface | ||
| Extension Interface | 1x Mini-PCIe slot (USB 2.0/PCIe x1; PCleX1 signal is BTB by default; can be switched to Mini-PCIe via BIOS) 2x M.2 M-Key 2242/2280 slots (1x PCIe x1/SATA & 1x PCIe x1) 1x M.2 E-Key 2230 slot (USB 2.0/PCIe x1) 1x M.2 B-Key 3042/3052 slot (USB 2.0/USB 3.0, supports 4G/5G modules) | |
| USB | 1xUSB2.0(Type-A),1xUSB2.0(Pin header) | |
| Serial Port | 4x RS232（COM3-6, Pin header） | |
| GPIO | 1x 16Bit GPIO | |
| SATA | 2xSATA3.0 | |
| Fan Connector | 1x SYSFAN，1x CPUFAN | |
| TPM | TPM1.2 (optional) | |
| environment | ||
| Operating temperature | -10°C~55°C, 0.7 m/s airflow (65W CPU with industrial SSD, paired with a CPU fan cooler) -10°C~55°C, 0.7 m/s airflow (35W CPU with industrial SSD) 0°C~30°C, 0.7 m/s airflow (HDD) | |
| Storage temperature | -40°C~85°C | |
| humidity | Operation humidity: 5%~95%, non condensing Storage humidity: 5%~95%, non condensing | |
| Random Vibration | SSD: 5~500Hz, 1Grms operation | |
| Sine Wave Vibration | 5~500Hz,2G Non-Operation | |
| Mechanical impact | Operation: 10G@11ms Non-operation: 30G@11ms | |
| Power Supply | ||
| Power Input | 1x DCIN 19–24 V host power supply (optional 9–36 V wide-range input) | |
| Selection Checklist | ||
| Model | Extension Interface | Machine Construction (excluding base bracket) |
| VMC-800QLD | - | 230*192*77 mm |
| VMC-800Q1KLD | 1*PCIeX16 slot | 230*192*103 mm |
| VMC-800Q2KALD | 1*PCIeX16+1*PCI slot | 230*192*125 mm |
| VMC-800Q2KBLD | 1*PCIe x16 + 1*PCIe x4 slot | 230*192*125 mm |
| VMC-800Q4KLD | 1*PCIe x16 + 1*PCIe x4 + 1*PCIe x4 (X1 signal) + 1*PCI slot | 230*192*166 mm |
