Control Devices

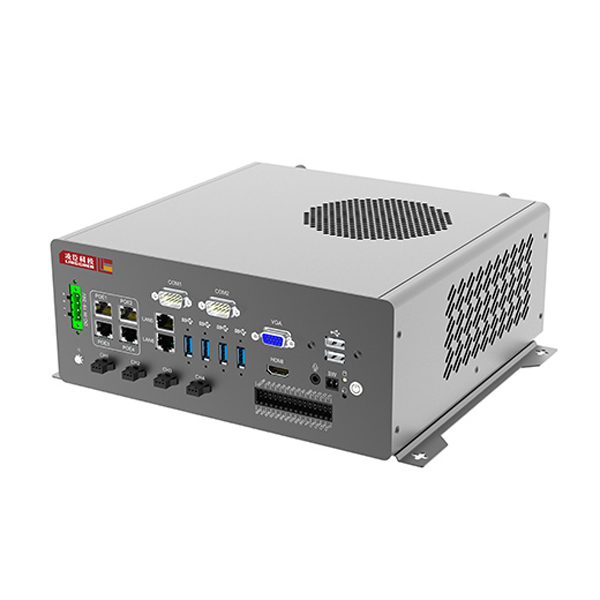

VMC-1000F Series High-Performance Embedded Industrial PC
Product Description
- Intel® 10세대 및 11세대 Core™ i3, i5, i7, i9와 Pentium®, Celeron® LGA1200 시리즈 프로세서를 지원하며, 2400/2666/2933MHz의 DDR4 SO-DIMM 슬롯 2개를 통해 최대 64GB의 메모리를 지원합니다. 6개의 LAN 포트 중 4개는 PoE를 지원하며, 6개의 COM 포트와 7개의 USB 포트를 제공합니다. 옵션으로 16-bit DIO를 지원하며, 4채널 정전압 조명 인터페이스를 내장하여 조명의 ON/OFF, 밝기 조절 및 트리거 기능을 제어할 수 있습니다. 저장장치는 M.2 M-Key 2242/2280 SSD 1개(PCIe x1)와 SATA 3.0 HDD/SSD 2개를 지원합니다. 또한 2.5인치 HDD 1개와 3.5인치 HDD 1개의 장착이 가능합니다. Windows 10 및 Linux 운영체제를 지원하여 다양한 산업용 시스템 및 자동화 환경에 적용할 수 있습니다.
제품 상세 정보
제품설명
VMC-1000F 시리즈는 Intel® 10세대 및 11세대 Core™ i3, i5, i7, i9, Pentium®, Celeron® LGA1200 시리즈 프로세서를 지원하는 임베디드 박스 PC로, 최대 65W TDP의 프로세서를 지원합니다. 2개의 DDR4 SO-DIMM 메모리 슬롯을 제공하며, HDMI 및 VGA를 통한 듀얼 디스플레이 출력과 6개의 LAN 포트, 최대 6개의 COM 포트, 7개의 USB 포트 및 다양한 확장 인터페이스를 지원합니다. 특히 6개의 LAN 포트 중 4개는 PoE를 지원하여 다양한 네트워크 장비와의 연동이 가능합니다.
VMC-1000FLD 모델은 16-bit DIO를 지원하며, 4채널 정전압 광원 인터페이스를 내장하여 광원의 ON/OFF, 밝기 조절 및 트리거 기능을 제어할 수 있습니다. 또한 19~24V 입력 전압을 지원하여 안정적인 시스템 구성이 가능합니다. 3C, 리튬이온 배터리, 반도체 등 다양한 산업 분야에 적합한 제품입니다.
사양표
| VMC-1000F specification | |
| System | |
| Processor | Intel®10th/11th Generation Core™ i3/i5/i7/i9, Pentium®, Celeron® CPU, LGA1200，65W |
| Chipset | H420E |
| Memory | 2x DDR4 SO-DIMM 2400/2666/2933 MHz memory slots, up to 64 GB |
| Graphics | Integrated graphics |
| Storage | 1xM.2 M-Key 2242/2280 SSD(PCleX1)，2xSATA 3.0 HDD/SSD |
| Operating System | Windows 10, Linux |
| BIOS | AMI UEFI BIOS |
| Watchdog Timer | Programmable 255 levels timer interval, from 1~255 sec/min |
| External Interfaces | |
| Ethernet Port | 1x RJ45 Intel® PCI-E LAN for 10/100/1000 Mbps l219-V 1x RJ45 Intel® PCI-E LAN for 10/100/1000 Mbps l210AT 4x Intel® I210AT(max TDP 15W POE） |
| Display | 1x HDMI: Maximum resolution 4096x2160@60Hz 1x VGA: Maximum resolution 1920x1200@60Hz |
| Audio | 1x Audio (Line-out & Mic-in) combo port |
| Serial Port | 1x RS232/422/485, 1x RS232; expandable to 4 RS232 ports |
| USB | 4x USB3.2，2xUSB2.0 |
| Indicator Lights | 1x HDD LED |
| Buttons | 1x Power Button(with LED)，1x Reset Button |
| Remote Switch | 1x Remote ON-OFF |
| DIO | 16-bit DIO (isolation voltage 3750 Vrms), DO channel maximum current 500 mA (supported by VMC-1000FLD) |
| Lighting Control | 4 light sources, 24 V, max 120 W, maximum current per channel 2.5 A, maximum current for all 4 channels 5 A (supported by VMC-1000FLD) |
| Power Connector | 1x DCIN 4-pin WTB Phoenix connector |
| Internal Interface | |
| Expansion Ports | 1x Mini-PCIe slot (USB 2.0, supports 4G modules/PCIe x1/SATA 3.0) 1x M.2 M-Key 2242/2280 slot (PCIe x1) 1x M.2 E-Key 2230 slot (PCIe x1/USB 2.0) |
| USB | 1x USB 2.0 (Type-A), 2x USB 2.0 (1-pin header to 2 ports) |
| Serial Port | 1x RS232/422/485 Pin header，5xRS232 Pin header |
| GPIO | 1x8Bit GPIO |
| SATA | 2xSATA 3.0 |
| Fan Connector | 1xSYSFAN，1xCPUFAN |
| TPM | TPM 2.0 (optional) |
| Environment | |
| Operating Temperature | -10°C to 50°C, 0.7 m/s, with airflow |
| Storage Temperature | -40℃ ~ 85℃ |
| Humidity | Operating humidity: 5%–95%, non-condensing Storage humidity: 5%–95%, non-condensing |
| Vibration | SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation |
| Mechanical Shock | Operation: 10G@11ms Non-operation: 30G@11ms |
| Power Supply | |
| Power Input | 1x DCIN 19–24V for main unit power supply |

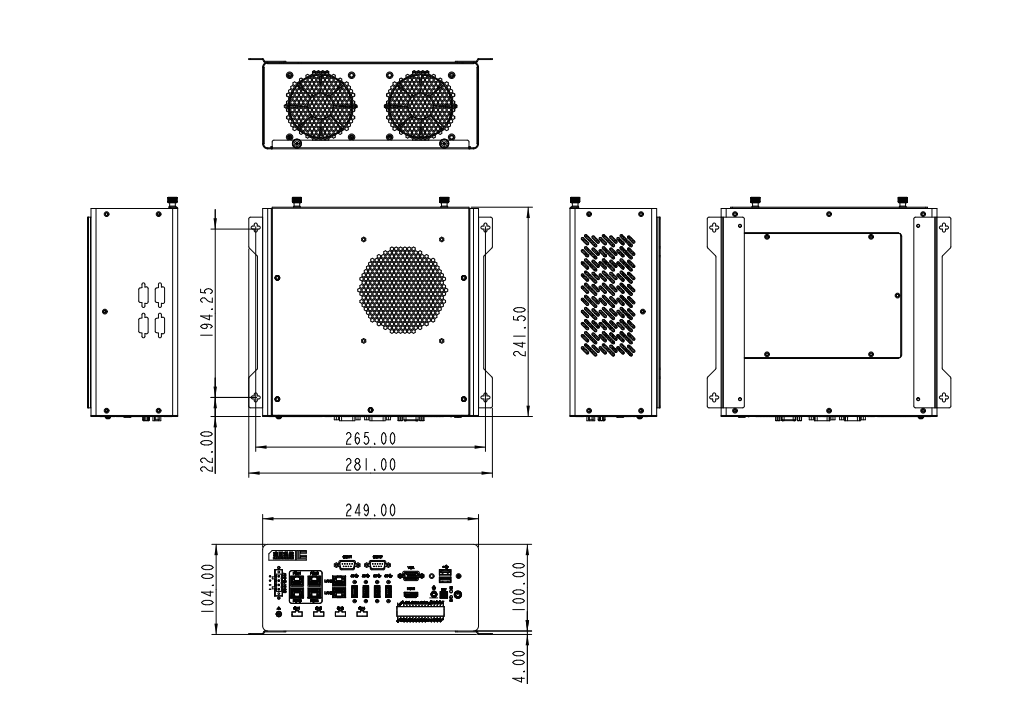

| Selection Checklist | |
| Model | Extension/Structure (excluding base bracket) |
| VMC-1000F | - / 249×241.5×100mm |
| VMC-1000FLD | 4 light sources + 16-bit DIO /249×241.5×100mm |
