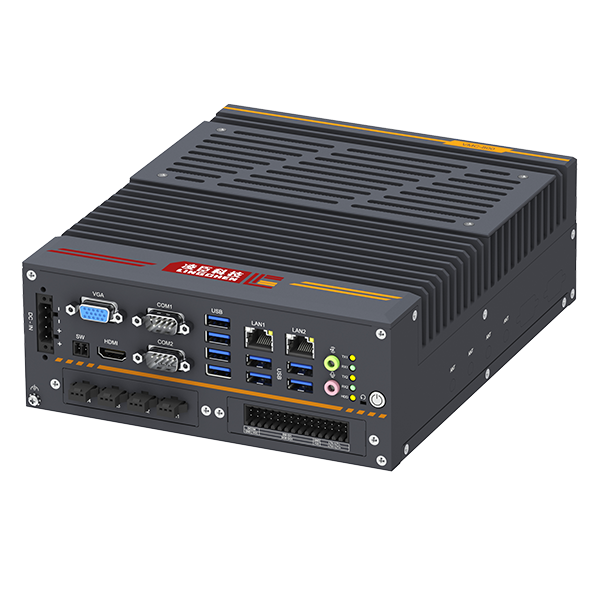

High-Performance Compact Embedded BOX VMC-800QXKLD Series
Product Description
- Intel® 6세대부터 9세대까지의 Celeron, Pentium, Core i3, i5, i7 LGA1151 시리즈 프로세서를 지원하여 다양한 산업용 시스템 구성에 대응할 수 있습니다. 메모리는 2133/2400/2666 MHz의 DDR4 SO-DIMM 슬롯 2개를 지원하며, 최대 64 GB까지 확장할 수 있습니다. 디스플레이 출력은 HDMI 2개와 VGA를 지원하며, 내부 확장을 통해 DVI, DP, DP++, HDMI 등의 다양한 디스플레이 인터페이스를 구성할 수 있습니다. 네트워크 및 통신 기능으로 LAN 포트 2개와 최대 6개의 COM 포트를 지원하며, 4개의 정전압 조명 제어 인터페이스를 내장하여 조명의 전원 ON/OFF, 밝기 조절 및 트리거 기능을 제어할 수 있습니다. 스토리지는 M.2 M-Key 2242/2280 SSD 슬롯 2개를 지원하며, PCIe x1/SATA 1개와 PCIe x1 1개로 구성됩니다. 또한 2.5인치 SATA 3.0 HDD/SSD 2개를 장착할 수 있으며 RAID 0/1 구성을 지원합니다. 최대 10개의 USB 포트를 제공하여 다양한 주변기기와의 연결 및 확장이 가능합니다. 전원 입력은 19~24 V를 지원하며, 옵션으로 9~36 V의 광범위 입력 전압을 선택할 수 있어 다양한 전원 환경에 유연하게 대응할 수 있습니다. 운영체제는 Windows 7, Windows 10 및 Linux를 지원합니다.
제품 상세 정보
제품설명
VMC-800QXKLD 시리즈 임베디드 박스는 Intel® 6세대, 7세대, 8세대 및 9세대 Celeron, Pentium, Core i LGA1151 시리즈 프로세서를 지원하며, 최대 65 W TDP의 프로세서를 적용할 수 있습니다.
DDR4 SO-DIMM 메모리 슬롯 2개를 제공하며, HDMI와 VGA를 비롯한 다양한 디스플레이 인터페이스를 지원합니다. 또한 LAN 포트 2개와 최대 6개의 COM 포트를 제공하고, 다양한 확장 인터페이스를 통해 시스템 구성의 확장성을 높였습니다.
4개의 정전압 조명 제어 인터페이스를 내장하여 조명의 전원 ON/OFF, 밝기 조절 및 트리거 기능을 편리하게 제어할 수 있습니다. 전원 입력은 19~24 V를 지원하며, 옵션으로 9~36 V의 광범위 입력 전압을 선택할 수 있어 다양한 전원 환경에 유연하게 대응할 수 있습니다.
VMC-800QXKLD 시리즈는 AGV, 로봇, 자동화 설비, 철도 교통 등 다양한 산업 분야에 적합한 고성능 임베디드 시스템으로, 안정적인 연산 성능과 다양한 인터페이스를 바탕으로 폭넓은 산업용 애플리케이션에 활용할 수 있습니다.
사양표
| VMC-800QXKLD product specifications | ||
| System | ||
| processor | Intel® 6th/7th/8th/9th Generation Celeron/Pentium/Core i3/i5/i7 LGA1151 Series Processors, TDP 65W | |
| Chipset | Q170 | |
| Memory | 2x DDR4 SO-DIMM 2133/2400/2666Mhz，up to 64 GB | |
| graphical | CPU integrated graphics card | |
| storage | 1x M.2 M-Key 2242/2280 SSD (PCIe x1/SATA), 2x 2.5-inch SATA 3.0 HDD/SSD (supports RAID 0/1) | |
| operating system | Windows 7/10, Linux | |
| Watchdog timer | Programmable 255 levels timer interval, from 1~255 sec/min | |
| External Interface | ||
| Network port | 1x Intel® I219V (10/100/1000 Mbps) PHY 1x Intel® I210AT (10/100/1000 Mbps) | |
| display | 1x HDMI: Maximum resolution 4096x2160@30Hz 1x VGA: Maximum resolution 1920x1200@60Hz Expandable DVI/DP/DP++/HDMI | |
| Light Source Control | 4-channel light source, 24V, max 120W, max current per channel 2.5A (shared with the COM6 signal; requires switching from COM6 to BTB in the BIOS) | |
| audio frequency | 1x Line-out，1x Mic-in | |
| Serial port | 2x RS232/RS422/RS485（COM1/COM2）, expandable to 4 RS232 ports | |
| Indicator Light | 1x HDD LED 2x COM1 LED for Rx and Tx 2x COM2 LED for Rx and Tx 1x Switch Button | |
| USB | 8x USB3.0 | |
| Reset Switch | 1x Reset Button | |
| Remote Switch | 1x Remote ON-OFF | |
| DIO | 16-bit DIO (isolation voltage 3750 Vrms), DO channel maximum current 500 mA | |
| 电源 | 1x DCIN 4-pin WTB Phoenix connector (DC 19–24 V, optional 9–36 V wide-range input) | |
| internal Interface | ||
| Extension Interface | 1x Mini-PCIe slot (USB 2.0/PCIe x1; PCleX1 signal is BTB by default; can be switched to Mini-PCIe via BIOS) 2x M.2 M-Key 2242/2280 slots (1x PCIe x1/SATA & 1x PCIe x1) 1x M.2 E-Key 2230 slot (USB 2.0/PCIe x1) 1x M.2 B-Key 3042/3052 slot (USB 2.0/USB 3.0, supports 4G/5G modules) | |
| USB | 1xUSB2.0(Type-A),1xUSB2.0(Pin header) | |
| Serial Port | 4x RS232（COM3-6, Pin header） | |
| GPIO | 1x 16Bit GPIO | |
| SATA | 2xSATA3.0 | |
| Fan Connector | 1x SYSFAN，1x CPUFAN | |
| TPM | TPM1.2 (optional) | |
| environment | ||
| Operating temperature | -10°C~55°C, 0.7 m/s airflow (65W CPU with industrial SSD, paired with a CPU fan cooler) -10°C~55°C, 0.7 m/s airflow (35W CPU with industrial SSD) 0°C~30°C, 0.7 m/s airflow (HDD) | |
| Storage temperature | -40°C~85°C | |
| humidity | Operation humidity: 5%~95%, non condensing Storage humidity: 5%~95%, non condensing | |
| Random Vibration | SSD: 5~500Hz, 1Grms operation | |
| Sine Wave Vibration | 5~500Hz,2G Non-Operation | |
| Mechanical impact | Operation: 10G@11ms Non-operation: 30G@11ms | |
| Power Supply | ||
| Power Input | 1x DCIN 19–24 V host power supply (optional 9–36 V wide-range input) | |
| Selection Checklist | ||
| Model | Extension Interface | Machine Construction (excluding base bracket) |
| VMC-800QLD | - | 230*192*77 mm |
| VMC-800Q1KLD | 1*PCIeX16 slot | 230*192*103 mm |
| VMC-800Q2KALD | 1*PCIeX16+1*PCI slot | 230*192*125 mm |
| VMC-800Q2KBLD | 1*PCIe x16 + 1*PCIe x4 slot | 230*192*125 mm |
| VMC-800Q4KLD | 1*PCIe x16 + 1*PCIe x4 + 1*PCIe x4 (X1 signal) + 1*PCI slot | 230*192*166 mm |
