1. 소프트웨어 구성 설명:

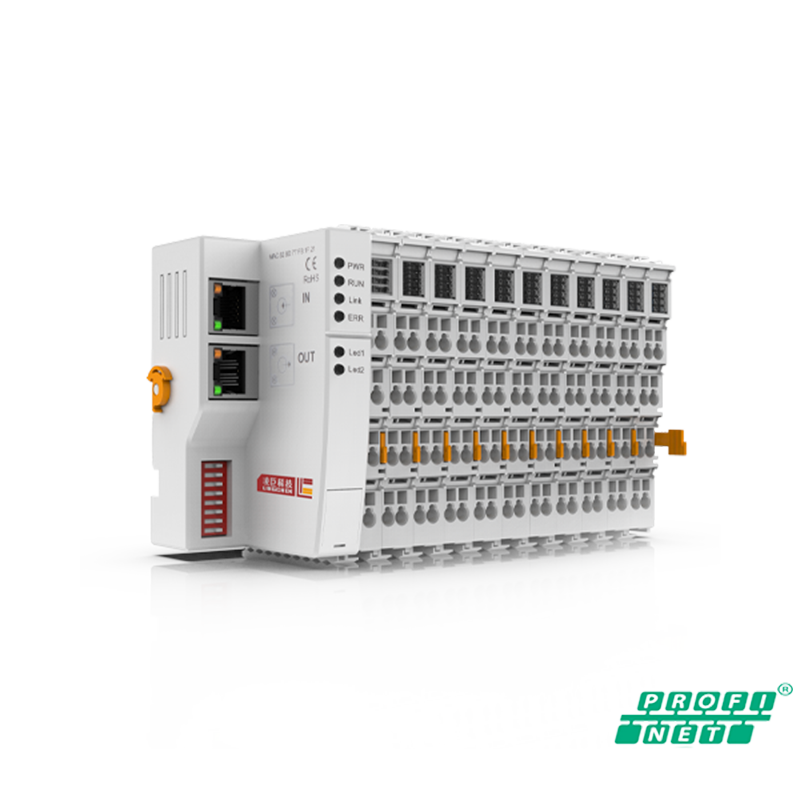

LC1101은 기본적으로 토폴로지의 10개 모듈에 대한 오류 정보를 표시하는 가상 알람 모듈로 구성되어 있습니다.
실제 모듈 토폴로지 순서(LC1488-LC1488-LC2488-LC2488)에 따라 일일 로그에서 각 모듈을 두 번 클릭하여 슬롯에 추가된 모듈을 확인하십시오.
모듈 구성이 완료되면 PLC에 전원을 공급하고 프로젝트를 컴파일한 후 PLC에 다운로드하십시오. 다운로드가 완료되면 슬레이브 장치 LC1101의 전원을 켜십시오.

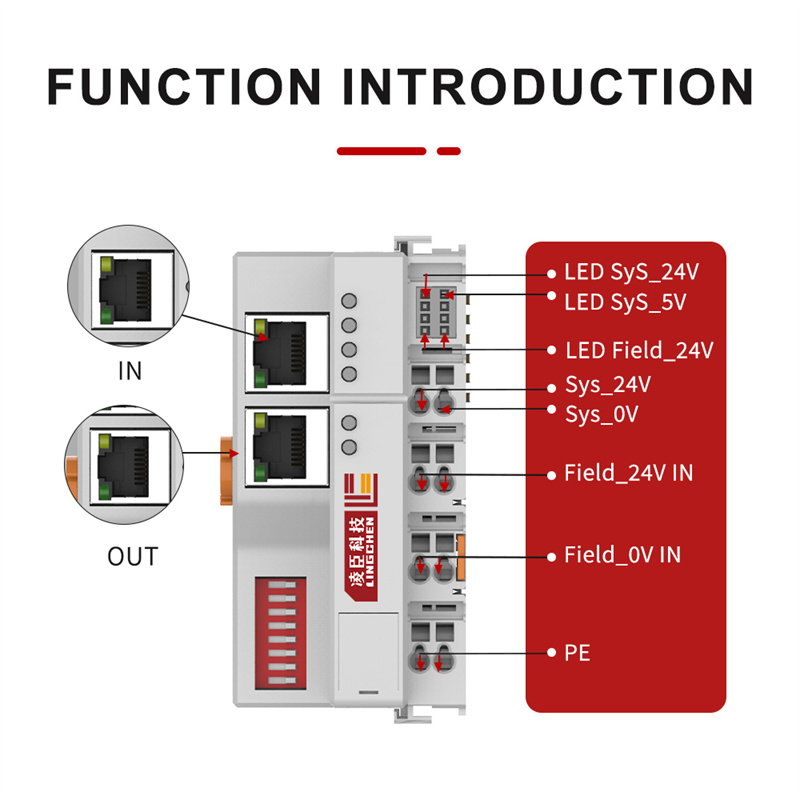

PLC가 LC1101과 통신 링크를 성공적으로 설정하면 LC1101의 RUN 표시등이 계속 켜져 있고, Link 표시등이 깜빡이며, ERR, Led1, Led2 표시등은 꺼집니다.

2. 오류 또는 데이터 손실이 발생했습니다
슬레이브 장치 LC1101 후면에 연결된 IO 모듈에서 오류 또는 데이터 손실이 발생하면 ERR 표시등이 켜진 상태로 유지되고, 오류 정보가 알람 모듈에 표시됩니다.
예를 들어, 네 번째 IO 모듈에서 오류 또는 데이터 손실이 발생하면 데이터의 상위 8비트는 오류 플래그인 0x01이 되고,
하위 8비트는 네 번째 모듈에 오류가 발생했음을 나타내는 0x04가 됩니다.
마찬가지로, 세 번째 모듈에 오류가 발생하면 알람 입력 데이터는 W#16#0301이 되고,
두 번째 모듈에 오류가 발생하면 W#16#0201이 되며, 첫 번째 모듈에 오류가 발생하면 W#16#0101이 됩니다.

3. 다양한 기능 모듈 적용 사례:
토폴로지 구조는 LC1101 + LC3162입니다.
PLC를 컴파일, 다운로드 및 실행한 후, 변수 테이블을 삽입하고 하드웨어 설정에서 구성한 입력 및 출력 주소를 할당하여 LC3162 모듈을 작동시킵니다.
먼저, 주소 "IW 0"의 입력 데이터는 2바이트의 알람 정보이며, 여기서는 자세히 설명하지 않습니다.
주소 "QW 0"의 출력 데이터는 마스터 스테이션에서 LC3162로 전송되는 2바이트의 명령 데이터이며,
기본값인 0x0000은 샘플링 명령을 나타냅니다. 이 값은 사용자가 조작할 필요가 없습니다. 주소 "W 2"의 입력 데이터는 LC3162에서 전송되는 2바이트의 상태 데이터입니다.
소프트웨어 표시상의 이유로 낮은 주소가 먼저 표시되고 그 다음에 높은 주소가 표시됩니다.
LC3162의 상태 데이터는 0x0100이며, 이는 LC3162가 샘플링 모드로 작동 중임을 나타냅니다.
첫 번째 채널의 데이터는 0x112C이고, 두 번째 채널의 데이터는 0x132C입니다.
