분산형 원격 IO 시스템은 산업 환경에서 통신 및 제어를 향상시키도록 설계된 정교한 솔루션입니다.
이 시스템은 네트워크 어댑터 모듈과 확장 IO 모듈이라는 두 가지 주요 구성 요소로 이루어져 있습니다.

1. 네트워크 어댑터 모듈
네트워크 어댑터 모듈은 필드버스 통신을 원활하게 하고 마스터 컨트롤러와의 안정적인 연결을 구축하는 데 중요한 역할을 합니다. 이 모듈은 다용도로 활용 가능하며, 사용자는 컨트롤러 시스템의 통신 인터페이스에 따라 적절한 버스 모듈을 선택할 수 있습니다. 또한 다음과 같은 다양한 주요 산업용 통신 프로토콜을 지원합니다.
EtherCAT: 빠른 속도와 효율성으로 잘 알려진 EtherCAT는 실시간 제어 애플리케이션에 널리 사용됩니다.
ProfiNET: 산업용 이더넷 표준으로, 장치 간 원활한 통신을 가능하게 합니다.
Profibus-DP: 센서와 액추에이터를 연결하는 데 특히 효과적인 필드버스 프로토콜입니다.
Modbus/TCP: 산업 자동화에 널리 사용되는 프로토콜로, 다양한 장치와의 손쉬운 통합을 가능하게 합니다.
이더넷/IP: 이더넷 네트워크를 통한 통신을 용이하게 하는 개방형 표준입니다.

2. 확장 IO 모듈
확장 IO 모듈은 현장의 다양한 입력 및 출력 센서를 연결하는 데 필수적입니다.
이 모듈은 주변 환경으로부터 광범위한 신호를 수집하도록 설계되었습니다.
입력 IO 모듈은 데이터를 수집하여 내부 버스를 통해 어댑터로 전송합니다.
마스터 컨트롤러는 필드버스를 통해 이 데이터를 수신하고 처리한 후 출력 데이터를 네트워크 어댑터로 다시 전송합니다.
이후 네트워크 어댑터는 내부 버스를 통해 출력 데이터를 출력 IO 모듈로 전송하여 효율적인 장치 제어를 가능하게 합니다.

3. 확장 IO 모듈은 크게 9가지 유형으로 분류되며, 각 유형은 특정 기능을 수행합니다.
디지털 입력 모듈: 센서에서 이진 신호를 캡처합니다.
디지털 출력 모듈: 이진 신호를 전송하여 장치를 제어합니다.
디지털 입출력 혼합 모듈: 입력 및 출력 기능을 모두 결합합니다.
아날로그 입력 모듈: 전압이나 전류와 같은 연속 신호를 측정합니다.
아날로그 출력 모듈: 제어 장치에 연속 신호를 출력합니다.
온도 입력 모듈: 다양한 센서로부터 온도를 측정하도록 특별히 설계되었습니다.
압력 센서 입력 모듈: 연결된 센서에서 압력 값을 읽어옵니다.
펄스 계수 모듈: 다양한 응용 분야에서 유용하게 사용되는 장치의 펄스를 계수합니다.
보조 모듈: 필요에 따라 추가적인 기능을 제공합니다.
네트워크 어댑터와 확장 I/O 모듈의 유연성 덕분에 현장의 특정 요구 사항에 따라 맞춤형 구성이 가능합니다.
연결 지점이 많은 시나리오에서는 분산형 I/O 모듈을 활용하여 전체 비용을 크게 절감할 수 있습니다.

4. 제품 특징
• 최소한의 노드 점유율: 각 노드는 EtherCAT 어댑터 1개, 1~31개의 IO 모듈, 그리고 엔드캡 1개로 구성됩니다.
단일 어댑터는 최대 496개의 IO 포인트를 지원할 수 있어 대규모 애플리케이션에 효율적인 선택입니다.
• 유연한 구성: 사용자는 다양한 유형의 IO 모듈을 자유롭게 조합하여 특정 운영 요구 사항을 충족하는 맞춤형 솔루션을 구축할 수 있습니다.
• USB 직접 업그레이드: USB 포트를 통해 시스템을 간편하게 업그레이드할 수 있어 유지 관리가 용이하고 시스템을 항상 최신 기능으로 유지할 수 있습니다.
• 사용자 친화적인 설계: 각 입출력 유형은 독립적인 기능 모듈을 갖추고 있어 실제 토폴로지에 따라 구성 시스템에 직접 로드할 수 있습니다.
이러한 설계 덕분에 기술적인 전문 지식이 부족한 사용자도 쉽고 간편하게 구성할 수 있습니다.
• 풍부한 확장 IO 모듈 기능: IO 모듈은 디지털, 아날로그, 온도, 압력 및 펄스 모듈을 포함한 다양한 유형을 지원합니다.
이러한 다양성을 통해 유연한 조합 및 확장이 가능하므로 시스템을 다양한 애플리케이션에 적합하게 활용할 수 있습니다.
어댑터의 통신 인터페이스는 EtherCAT 통신 표준을 준수하여 TwinCAT, Codesys, OMRON, Trio와 같은 주요 EtherCAT 마스터 스테이션과 강력한 호환성을 제공합니다.
• 모듈 매개변수 구성 지원: 이 시스템은 모듈 매개변수를 쉽게 구성할 수 있도록 지원하여 사용자가 특정 요구 사항에 맞게 시스템을 맞춤 설정할 수 있도록 합니다.
• 오류 진단 지원: 어댑터에는 오류 표시등이 있으며, 각 모듈은 오류 경보 기능을 지원합니다. 이 기능은 감지 및 유지 보수를 간소화합니다.
하위 모듈에서 경보가 발생하면 커플러는 즉시 버스 예외 메시지를 생성하고, 안전성을 강화하기 위해 버스를 직접 차단합니다.

5. 네트워크 어댑터

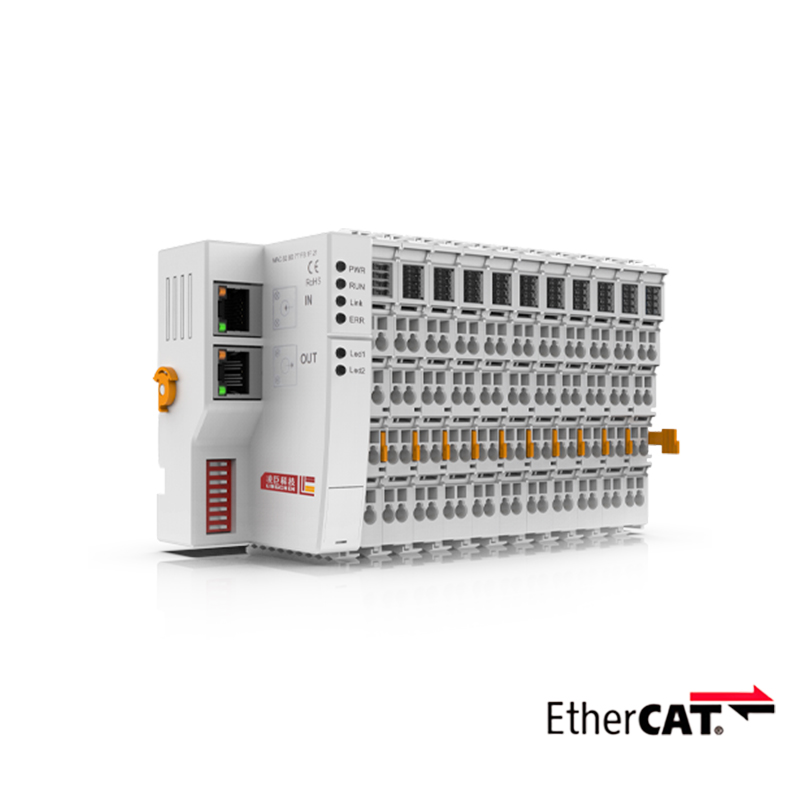

LC1100 네트워크 어댑터는 표준 EtherCAT 장치 통신을 지원하는 시스템의 핵심 구성 요소입니다.
두 개의 EtherCAT 버스 인터페이스를 갖추고 있으며, 미디어 이중화를 위한 MRP(Media Redundancy Protocol)를 지원하여 링 네트워크 이중화 기능을 제공합니다.
따라서 TwinCAT, Codesys, OMRON, Trio, ACS와 같은 주요 EtherCAT 마스터 스테이션과 호환됩니다.
LC1100은 고속 성능을 제공하면서도 최소한의 공간을 차지하도록 설계되었습니다.
편리한 배선과 간단한 구성 과정 덕분에 다양한 산업 분야에 이상적이며, 네트워크를 통해 안정적이고 효율적인 통신을 보장합니다.
요약하자면, 견고한 아키텍처와 다재다능한 구성 요소를 갖춘 분산형 원격 I/O 시스템은 현대 산업 자동화의 요구 사항을 충족하도록 설계되었으며,
안정적인 통신, 유연한 구성 및 사용 편의성을 제공합니다.
