Control Devices

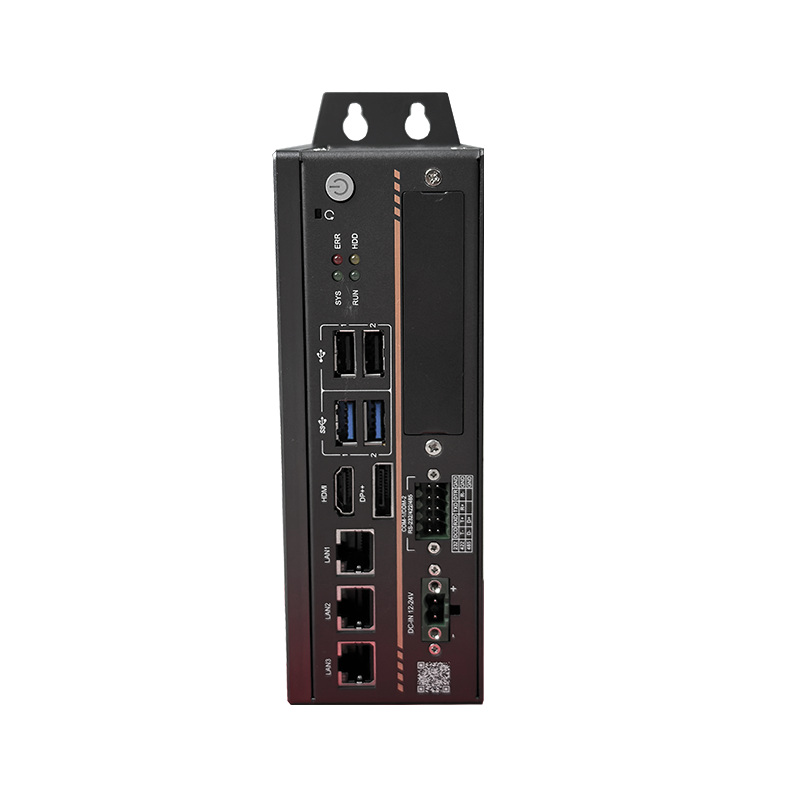

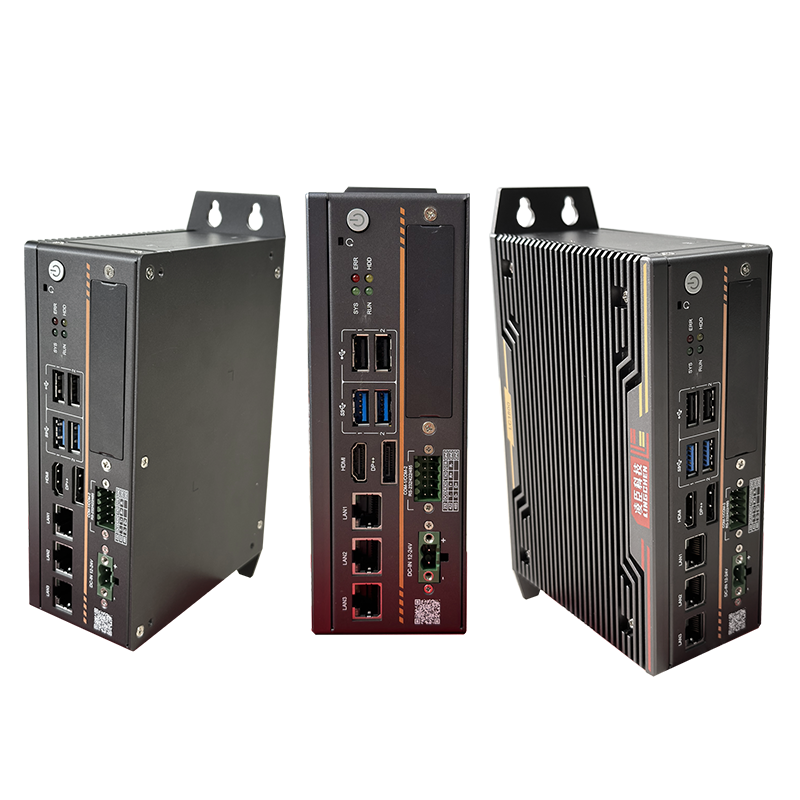

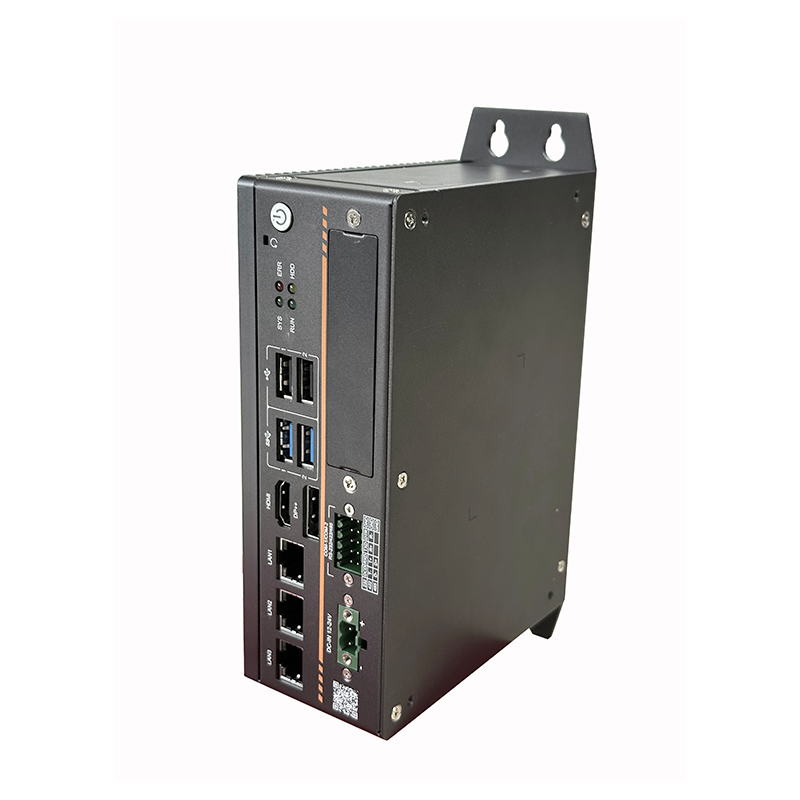

PLC1800 series intelligent mechanical controller
Product Description
- 지능형 제조에 대한 수요는 끊임없이 변화하고 있으며, 제조 현장은 현장의 모든 공정이 효율적이고 안정적으로 운영되도록 생산 효율성, 데이터 수집, 플랫폼 간 호환성 및 모션 제어 반응성에 대한 요구 사항이 점점 더 높아지고 있습니다. PLC1800 시리즈 지능형 제어 모션 컨트롤러는 Codesys 자동화 소프트웨어 플랫폼과 실시간 모션 제어 소프트웨어 코어를 결합하여 IPC 폼 제품을 실시간 모션 컨트롤러로 구현한 x86 IPC 폼 제품입니다. 제어, 정보 및 효율성 기능을 제공하여 제조 현장의 효율성과 안정성을 향상시키는 데 도움을 줍니다.
제품 상세 정보
제품설명
인텔 J6413 4코어 CPU
1. 듀얼 EtherCAT 마스터 스테이션 설계로 매우 간편한 정보화 및 디지털화가 가능하며, 최대 128축을 지원하고 32축에 대해 1ms의 동기화 주기를 제공합니다.
2. 내장형 UPS 설계로 외부 연결이 필요 없어 UPS 구매 비용을 절감할 수 있습니다.
3. 포인트 앤 캠과 같은 시나리오에 적합한 사용하기 쉬운 EtherCAT 제어 및 드라이버 솔루션과 프로그래밍 템플릿 프로그램을 제공합니다.
4. EtherCAT 사이클은 최소 500us(드라이버에 따라 다름)로 설정할 수 있으며, 32축 동기화 사이클은 1ms입니다.
5. 3포트 설계 (이더넷 + 2 * 이더캣)
6. 이더넷/IP 및 OPC UA 기반 네트워크 연결은 기존 이더넷과 호환되며 산업 제어를 위한 고속 실시간 전송을 지원하여 생산 라인 수준의 네트워크 통신 구축을 용이하게 합니다.
사양표
| LC1800 시리즈 제품 사양 및 매개변수 | ||
| 체계 | 프로세서 | 인텔 셀러론 J6413 기본 주파수 1.8GHz |
| 메모리 | DDR4-4G | |
| 저장 | SSD128G | |
| 정전 시를 대비하여 공간을 확보해 두십시오. | 5MB | |
| 사용자 프로그램 저장 공간 | 128MB | |
| 사용자 데이터 저장 공간 | 128MB | |
| 운영 체제 | 리눅스 | |
| 인터페이스 | 네트워크 인터페이스 | 3, 1 이더넷 / 2 이더캣 |
| 직렬 포트 | RS232x1;RS485 x 1 | |
| USB | 포트는 총 4개로, USB 3.0 포트 2개와 USB 2.0 포트 2개가 있습니다. | |
| 주도의 | SYS, HDD, RUN, ERR | |
| 열쇠 | 전원 버튼, RST 리셋 기능 버튼 | |
| RTC | 가지다 | |
| IO 확장 인터페이스 | 로컬 확장이 불가능합니다. | |
| 모션 제어 | 동작축의 개수 | 16축, 32축, 48축, 64축, 128축 |
| EtherCAT 최대 동기 지터 | +/- 50마이크로미터 | |
| EtherCAT 동기화 방법 | 서보 DC - 분산형 클록 | |
| EtherCAT 전송 거리 | 두 노드 간 거리가 100m 미만입니다. | |
| EtherCAT 전송 속도 | 100Mbit/s | |
| EtherCAT 최소 동기화 기간 | 500μs | |
| 듀얼 마스터 스테이션 기능 | 지원하다 | |
| 링 네트워크 기능 | EthereCAT 커플링 모듈만 지원합니다. | |
| 전원 공급 장치 | 전원 공급 장치 | 9-36V DC |
| 기계 | 크기 | 크기: 170mm*120mm*62.5mm |
| 주변 온도 | 작동 온도 | 0~+50°C |
| 보관 온도 | -40~+75°C | |
| 상대 습도 | 95%, 결로 없음 | |
| 다른 | 환경 적응성 | IEC 61131-2 표준을 준수합니다. |
| EMC 성능 | IEC 61131-2/GB 4824 표준을 준수합니다. | |
| 보호 등급 | IP 20 | |
