Control Devices

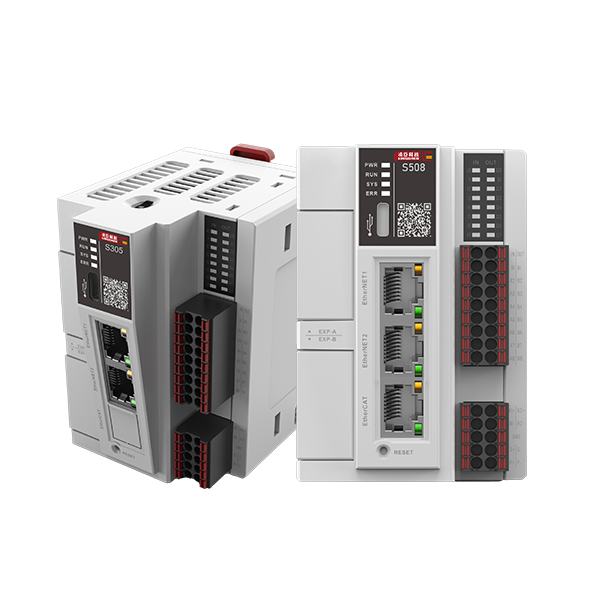

Super Functional S Series Small PLC
Product Description
- S300/S500은 링천 테크놀로지(Lingchen Technology)에서 출시한 차세대 중형 표준 PLC입니다. PLCopen 규격 및 IEC-61131-3 표준을 완벽하게 준수하여 설계 및 개발되었으며, ST, LD, SFC, CFC 등의 프로그래밍 언어를 지원합니다. 고성능, 소형화, 모듈화 등의 장점을 가지고 있습니다. 특히 S500은 식음료, 포장, 인쇄, 실리콘 결정, 의료, SMT 주변기기 등의 단일 기계 자동화 시스템 장비 및 단일 기계 조합 생산 라인에 주로 사용됩니다. S300은 주로 냉난방, 화학 인쇄 및 운전, 수처리, 하수처리, 열처리 등의 공정 제어 산업에 사용됩니다. 또한 물류, 자동차, 생활용품 등 단일 기계 조합 생산 라인의 네트워크 통신 스테이션으로도 활용 가능하며, 내부 및 외부 네트워크 격리, 고속 버스 통신, 데이터 처리 등의 응용 분야 요구 사항을 충족합니다.
주요 특징
사양표
| PLC S 시리즈 사양 | ||||||
| 제품 모델 | S305-0808TN | S508-0808TN | S516-0808TN | S532-0808TN | ||
| 입력 전력 | DC 24V + 10%, 1A, 단락/역극성 보호 기능 지원 | |||||
| 온톨로지 입출력 | 8개의 입력(소스/드레인), 8개의 출력(드레인) | |||||
| 데이터/프로그램 저장 용량 | 프로그램 용량 40MB, 데이터 용량 20MB (전원 차단 시 데이터 보존 공간 512KB) | |||||
| 지침 처리 중 속도 | 비트 처리 명령어 | 9.9ns | ||||
| 워드 프로세싱 지침 | 14.3ns | |||||
| 네 가지 수술 정수(평균) | 16.2ns | |||||
| RJ45 포트 | 이더넷 | 이더넷 * 2 (듀얼 IP, 독립형 네트워크 종단) | ||||
| 이더캣 | 이더캣*1 | |||||
| 직렬 포트 수 | RS485 * 2 (2채널 내장)/좌측 확장 카드를 통해 RS485 * 1/RS232 * 1 확장 가능 | |||||
| 이더캣 버스 명세서 | EtherCAT 축 개수 | 지원되지 않음 | 8개 버스 축(펄스 축 제외) | 16개 버스 축(펄스 축 제외) | 32개 버스 축(펄스 축 제외) | |
| EtherCAT 슬레이브 | 지원되지 않음 | 최대 127개의 EtherCAT 슬레이브를 지원합니다. | ||||
| 일반적인 값 커뮤니케이션 주기 | 지원되지 않음 | 500us 주기 4축/4ms 주기 32축 동기화 | ||||
| 고속 입출력 | 고속 입력 | 펄스 입력 지원, 최대 4채널(인코더 축 카운팅)/8채널 200k, AB 위상 지원, 펄스+방향 CW/Ccw 지원 단상 덧셈 및 뺄셈 계수/2상 2입력. | ||||
| 고속 출력 | 최대 5채널의 펄스 출력을 지원합니다(4개의 펄스 모션 축을 권장하며, 버스 축/8과 통합된 명령을 사용합니다). 200K 채널, AB 위상, 펄스+방향 지원 CW/CCW, PWM 펄스 폭 변조(4채널) 지원. | |||||
| 기타 기능 | 위치 비교 트리거/위치 래치/펄스 폭 측정. | |||||
| 확장성 | 1O 모듈 확장 확장 카드 | 본체는 최대 32개의 LD 시리즈 IO 모듈로 확장할 수 있습니다. | ||||
| SD 카드를 이용한 애플리케이션 다운로드를 지원합니다. | ||||||
| 기타 인터페이스 | 호스트 전원 공급/펌웨어 디버깅 | |||||
| 엔지니어링 구성 소프트웨어 | LCControlStudio (표준 lEC 61131-3) | |||||
