Control Devices

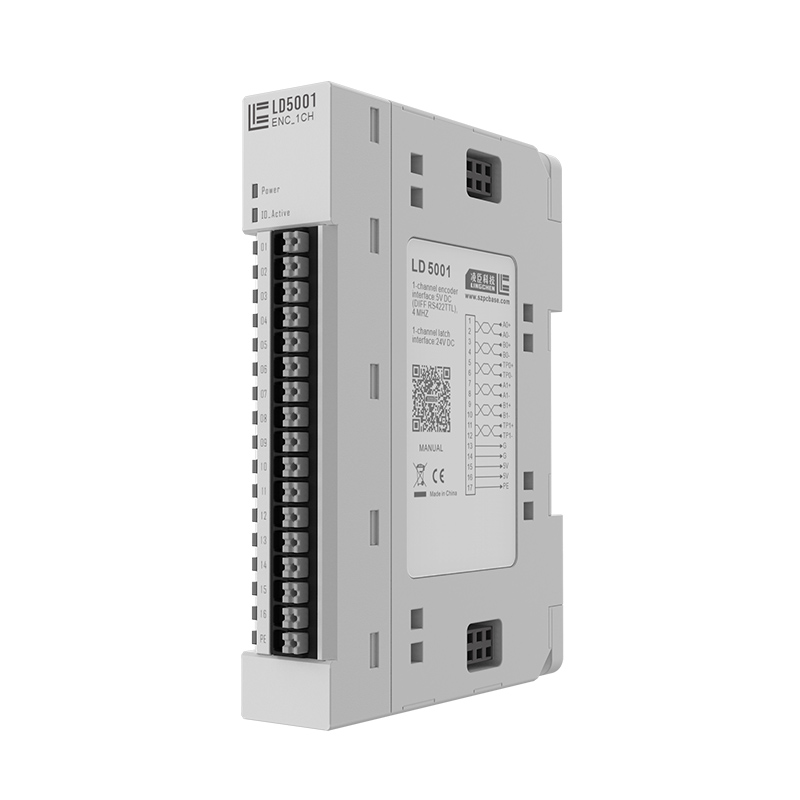

1-channel encoder input Position latch IO Module
Product Description
- 제품은 2선식 및 4선식 연결 방식을 지원하며, 4배 주파수 체배 기능을 통해 입력 신호를 정밀하게 측정하고 처리할 수 있습니다. 최대 입력 주파수는 체배 전 기준 1 MHz이며, 32비트 해상도와 ±1 Pulse의 정확도를 제공합니다. 또한 500 kΩ 이상의 입력 임피던스를 적용하여 신호원에 대한 부하를 최소화하고, 시스템 측 소비전류는 30 mA로 효율적인 전력 운용이 가능합니다. 모듈 고장 알람 기능을 지원하여 시스템 이상 발생 시 신속하게 상태를 확인하고 안정적인 운용을 지원합니다.
주요 특징
사양표
| LD5001 엔코더 입력 모듈(5V 신호) 사양 | |||
| 전기적 매개변수 | 인코더 입력 매개변수 | ||
| 입력 채널 | 1채널 증분형 인코더 입력 | 신호 유형 | A+A-/B+B- 차동 신호 또는 A/B 신호 |
| 1채널 전자 프로브 입력 | 연결 유형 | 2선/4선 | |
| 입력 신호 전압 | 인코더 신호: 5V | 계수 범위 | ‒2147483648 ~ 2147483647 |
| 전자 프로브 신호: 24V | 신호 주파수 배율기 | 4배 빈도 곱셈 | |
| 최대 입력 주파수 | 1MHz (증분 전) | ||
| 해상도/정확도 | 32비트/±1 펄스 | ||
| 입력 임피던스 | >500KΩ | ||
| 시스템 측 전류 소모량 | 30mA | ||
| 모듈 오류 경보 | 지원됨 | ||
