Control Devices

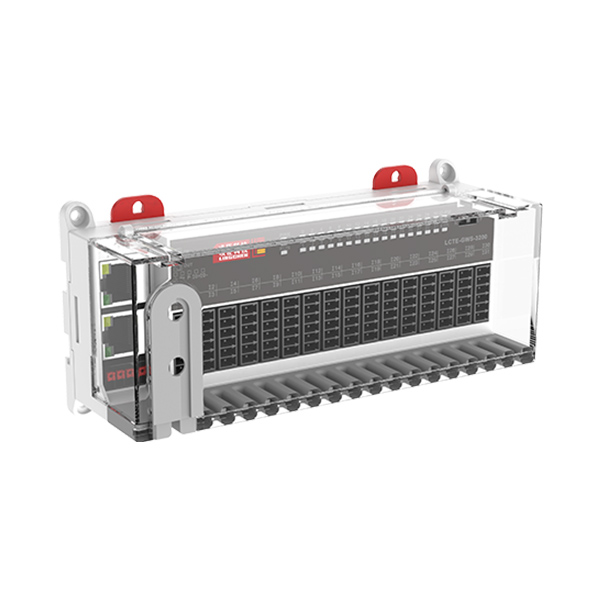

GWD Series External I/O Module
Product Description
- 다양한 입력 및 출력 구성을 지원하는 폭넓은 모델
- 장비의 센서 영역 근처에 설치되는 이 장치는 센서에 직접 전원을 공급하고 신호를 송수신하여 배선을 크게 줄여줍니다.
- 금속 먼지 및 유사한 입자가 IO 핀 터미널 블록으로 유입되는 것을 방지하기 위해 투명 보호 커버가 기본으로 제공됩니다.
- 16채널 모듈에서 8개의 IO 핀은 DIP 스위치를 통해 입력 또는 출력으로 유연하게 구성할 수 있어 고객의 운영 비용을 절감할 수 있습니다.
제품 상세 정보
제품설명
링첸 테크놀로지의 GWS 시리즈 EtherCAT 외장형 I/O 모듈은 다양한 제어 및 데이터 수집 애플리케이션에 적합합니다. 높은 안정성, 간편한 네트워크 연결, 사용자 친화적인 작동 방식을 특징으로 하는 이 모듈은 분산형 산업 제어 환경에 이상적이며 고객의 시스템 통합 시간과 비용을 크게 절감할 수 있습니다.
사양
| GWD 시리즈 외부 I/O 모듈 사양 | ||
| 특징 | 사양 항목 | 사양 설명 |
| 전원 공급 장치 | 제어 단자 정격 전원 공급 장치 | 직류 24V(21V~28V) |
| 제어 단자 최대 전류 | 24V@0.5A | |
| I/O 단자 정격 전원 공급 장치 | 직류 24V(21V~28V) | |
| 입출력 단자 최대 전류 | 24V @ 8A, 과전류 차단 안 됨 | |
| 범용 디지털 입력 | 입력 채널 | 모델에 따라 다릅니다. |
| 입력 유형 | NPN/PNP 구성 가능 | |
| 입력 전압 | 정격 전압 24VDC (21V~28V DC) | |
| 입력 임피던스 | 6.2KΩ | |
| 논리 1 신호(최소) | >15V DC (전압 차이) 입력 단자와 COM 단자) | |
| 논리 0 신호(최대) | 입력 단자와 COM 단자) | |
| 하드웨어 응답 시간(켜짐/꺼짐) | 100us/100us(최대) | |
| 입력 응답 주파수 | 500Hz(최대) | |
| 소프트웨어 필터링 | 지원됨, 구성 가능 | |
| 외딴 | 옵토커플러 절연, 3750V rms | |
| 표시등 | 채널당 녹색 LED 1개 | |

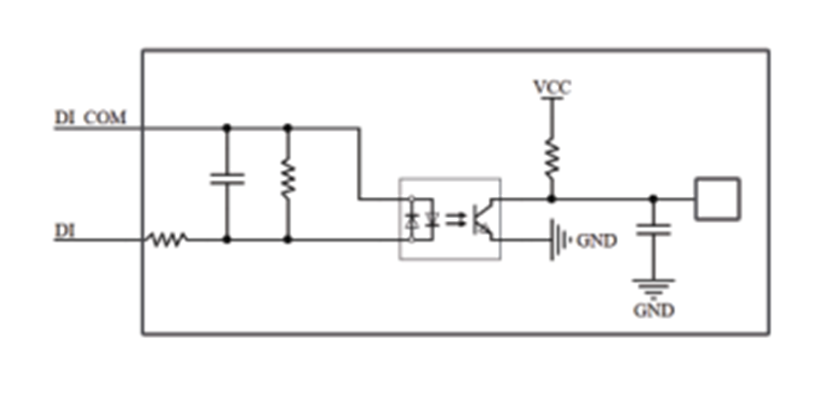

| 범용 제품의 개략도 입력 회로 |  | |
| 범용 디지털 출력 | 출력 채널 | 모델에 따라 다릅니다 |
| 출력 유형 | NPN 출력 | |
| PNP 출력 | ||
| 출력 전압 | 24V DC | |
| 출력 전류 | 채널당 최대 0.5A, 8개 채널의 경우 2A | |
| 출력 스위칭 주파수 | 500Hz(최대) | |
| 온 상태 임피던스 | 0.22 | |
| 외딴 | 옵토커플러 절연, 3750V rms | |
| 표시등 | 채널당 녹색 LED 1개 | |

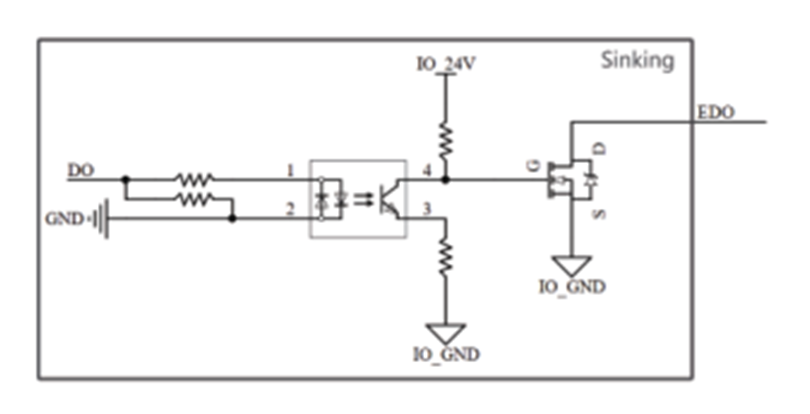

| 싱크(저압측) 출력 회로도 |  | |

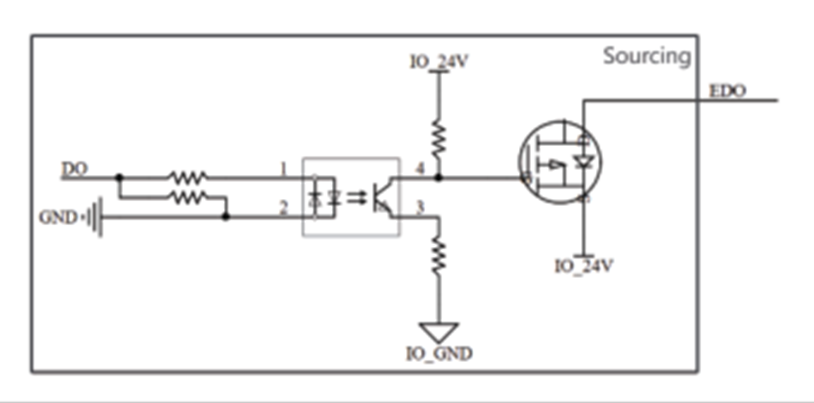

| 소스(하이 사이드) 출력 회로도 |  | |
